    商品详情

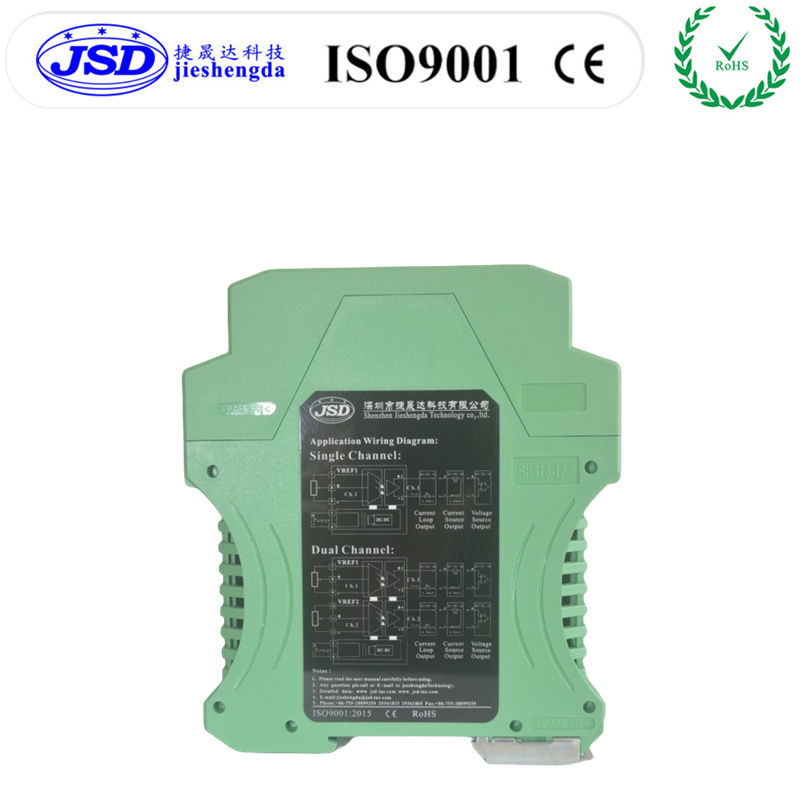

      一入一出模拟量0-10V/4-20mA信号隔离变送器
      一进一出模拟量信号隔离变送器

      隔离变送器型号: JSD TA-1001系列
      产品特点与应用:

      ◆小体积,低成本,标准DIN35mm导轨安装方式
      ◆三端隔离(输入、输出、工作电源间相互隔离)
      ◆高精度等级(0.1% F.S,0.2% F.S)
      ◆高线性度(0.1% F.S)
      ◆高隔离耐压(3000VDC/60S)
      ◆极低温度漂移(100PPM/℃)
      ◆工业温度范围( -45~+85 ℃)
      ◆产品性能可靠(MTBF>50万小时)
      ◆工作电源(5/12/15/24/9-36V)VDC等单电源供电
      ◆标准信号选择(0-5V/0-10V/0-20mA/4-20mA等多选)
      ◆直流电流/电压信号的隔离、转换及放大
      ◆工业现场信号隔离及远程长线无失真传输
      ◆模拟量信号地线干扰抑制
      ◆4-20mA/0-20mA/0-5V/0-10V等传感器信号的隔离、变换及远传
      ◆仪器仪表与传感器信号收发
      ◆电量隔离测控的工业现场
      ◆电力监控、医疗设备隔离安全栅
      ◆克服各种设备之间的干扰并对模拟量信号采集、隔离、变换及远传
      概述:
          捷晟达科技(JSD科技)的JSD TA-1001系列模拟量信号隔离变送器,是将输入与输出之间电气绝缘的模拟信号进行变换、放大、隔离、远传的小型仪器设备,接收现场仪表的各种模拟量信号输入,通过该隔离变送器进行信号变换采集,以标准模拟量信号的形式或者用户需要的特殊的模拟量信号传输到控制室、PLC、PC及DCS系统。产品的输入、输出、工作电源间相互隔离,隔离电压高达3KVDC,在电量隔离测控的工业现场、电力监控、电子设备、模拟量隔离及采集等方面广泛应用。该隔离器采用光耦隔离技术,相比电磁隔离变送器具有更好的抗EMC电磁干扰能力,满足工业现场的隔离需求,安装方式采用国际标准DIN35mm设计,方便用户直接接线使用。(如现场需交流供电请选JSD TA-1501系列,如给传感器,变送器提供24VDC电源请选购JSD TA-1021系列,需多路信号隔离转换请选JSD TA-2002系列;JSD TA-3003系列)

      选型参数表:


      选型参数一览表

      信号输入代码

      工作电源代码

      信号输出代码

      电压输入代码

      电流输入代码

      W

      9-36VDC

      1

      4~20mA

      1

      0~5V

      A

      0~1mA

      1

      24VDC

      2

      0~20mA

      2

      0~10V

      B

      0~10mA

      2

      15VDC

      3

      0~10mA

      3

      0~75mV

      C

      0~20mA

      3

      12VDC

      4

      0~5V

      4

      0~2.5V

      D

      4~20mA

      4

      5VDC

      5

      0~10V

      6

      1~5V

      U

      用户自定义

      U

      用户自定义

      U

      用户自定义

      U

      用户自定义

      备注:

      如需要特殊参数,可为您专业订制生产,需交流供电请选择另一系列隔离变送器。

      型号举例:



      例1:信号输入通道1:0-5V;信号输出通道1:0-10V;工作电源:12VDC;产品型号:JSD TA-1001-135



      例2:信号输入通道1:4-20mA;信号输出通道1:4-20mA;工作电源:24VDC;产品型号:JSD TA-1001-D11



      例3:信号输入通道1:0-20mA;信号输出通道1:0-10mA;工作电源:15VDC;产品型号:JSD TA-1001-C23



      例4:信号输入通道1:0-10V;信号输出通道1:0-5V;工作电源:5VDC;产品型号:JSD TA-1001-244

      特性参数:

      特性标识

      参数名称

      测试条件

      最小

      典型值

      最大

      单位

      隔离特性

      隔离电压

      AC,50Hz,时间为1分钟,湿度<70%,漏电流<1mA

      3000

      V(rms)

      传输特性

      增益

      1

      V/V

      增益温漂

      100

      ppm/

      非线性度

      0.1

      0.2

      %FSR

      输入特性

      信号输入

      电压

      0

      50

      V

      电流

      0

      30

      mA

      输入失调电压

      2

      5

      mV

      输入阻抗

      电压

      0.3

      1

      M

      电流

      100

      1000

      Ω

      输出特性

      信号输出

      电压

      0

      10

      V

      电流

      0

      20

      mA

      负载能力

      电压

      Vout=10V

      2

      电流

      0

      350

      500

      Ω

      响应时间

      ≤ 1

      mS

      信号输出纹波

      不滤波

      10

      20

      mVRMS

      信号电压温漂

      -45~+85 工作范围内

      0.2

      mV/

      电源输

      入特性

      工作电源

      电压

      3.3

      12

      24

      VDC

      功耗

      0.5

      1

      W

      范围

      -10

      +10

      %

      其它特性

      工作环境温度

      -45

      85

      贮存环境温度

      -55

      105

      产品重量

      108

      g

      备注

      常规产品负载≤350Ω,如果要求负载为500Ω的产品,请订货时说明。
