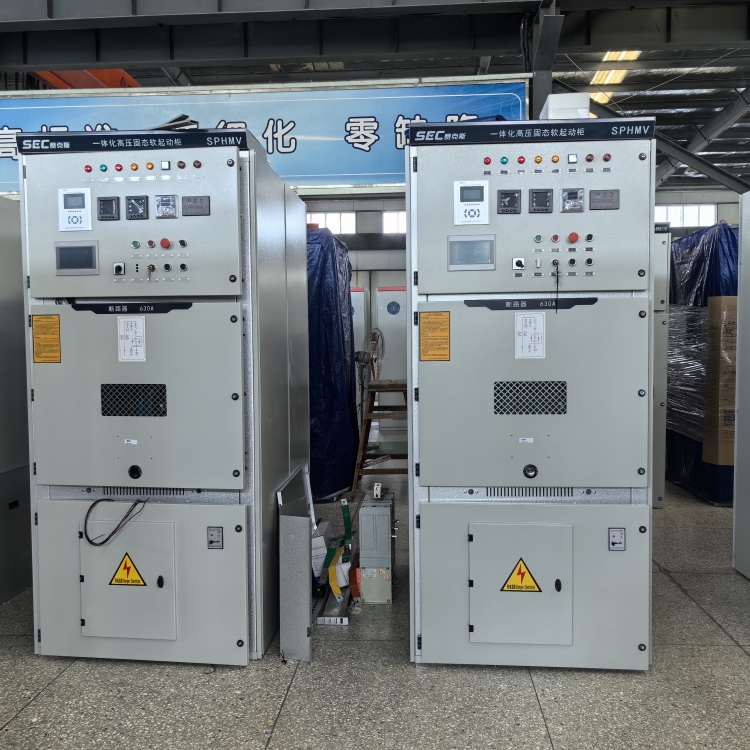

赛克斯10KV软启动装置 SPHMV高压固态软启动柜采用计算机技术和电力电子技术相结合，应用在中高压电动机起动过程中，主要适用于鼠笼式异步、同步电动机的起动和停止的控制与保护。它采用高质量串联晶闸管，无级控制输出电压、使电动机平稳地起动和停止。它具有过载、缺相、起动峰值过流等故障保护功能，使用它能有效地避免因电动机起动电流过大给电网带来的有害冲击、能在有限的电网容量下正常使用大功率电机并延长其使用寿命。

技术性能指标：

电源电压：3-15KV（+10%~15%）

电机功率：200-10000KW

控制电源：AC220V-AC240V（+10%~15%）

起动电流：1.5Ie~3.5Ie，现场可调

起动时间：≥tqe，可调

起动次数：1-6次/小时

控制方式：电流闭环起动，电压斜坡起动，突跳控制； 软停车

技术特点：

1.快速 ?高速DSP数字芯片，响应时间≤20ms

2. ?自主、独有的锁相同步控制算法，微秒级的控制步长，确保起动停车更加平稳，抗干扰能力更强

3.通讯 ?可提供后台或云平台智能对接，高压固态软启动柜，提高自动化管理水平

4.智能 ?人机触摸界面，交互功能，轻松设置起动及保护参数，状态信息动画设置

5. ?可“一控一”“一拖二”“一拖多”；可频繁起动

6.节能 ?起动过程电能损耗在额定功率1%以内；运行过程基本无损耗

7.安全 ?采用直接驱动方式触发晶闸管

一拖二起动高压电机方案 SPHMV一拖二高压固态软启动柜适用于石油、化工、矿山、钢铁、冶金、电力、市政供水、污水处理、雨水泵站、造纸、生物制药等行业主风机与备用风机、空压机组、引风机、循环水泵、排水泵、皮带机等所有一用一备或分时运行的需求，起动电流限制在电机额定电流的3.5倍左右，减少对电网的冲击。

典型应用方案原理图如下

SPHMV一拖二软启动柜通过两台电机共用一台起动柜实现分时或一用一备运行场景，通过切换柜实现控制自由切换，既可以节省配电房空间，降低采购成本。
