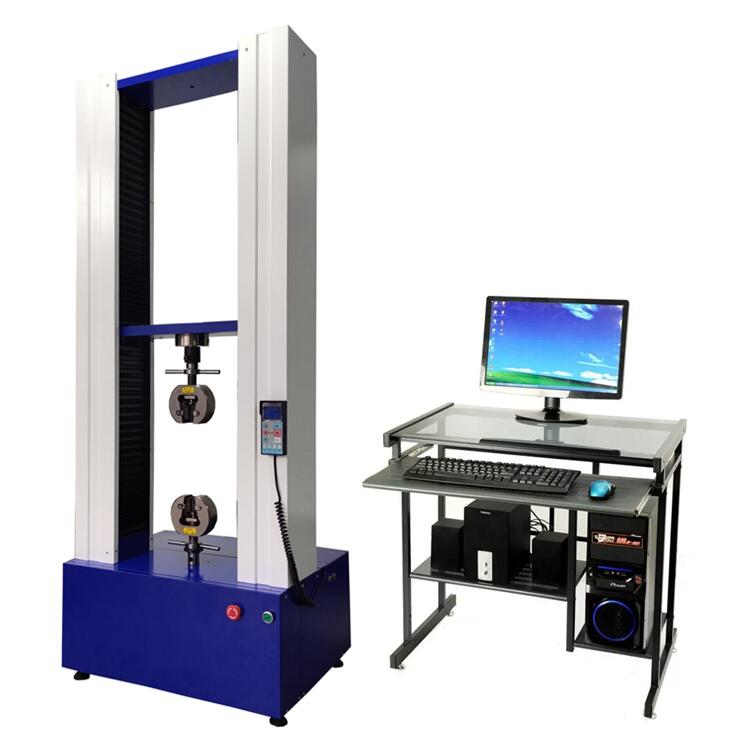

K-LDW微机控制电子万能试验机

一、概述：
1.1.电脑式材料试验机，系全电脑系统控制，用于成品或材料之拉伸、压缩、弯曲…等静态物性之试验，由电脑输入、控制、执行：(1)等速率控制(2)持续负荷功能(3)真应变速率控制(4)试验完成后，自动停机功能(5)自动变换试验容量选择功能(6)过负载、限电流保护装置(7)定行程、荷重及迟滞性控制(8)可与标点延伸计配合，区分全程位移与标距延伸量测等功能测试。
1.2.测试结果资料处理系统，可提供标准量测资料及图形分析功能，及可依各类测试规范，自行设定测试模组等，多种不同功能软体供选择，具各种单位显示转换功能，及使用彩色显示，及交谈式控制，操作简易、实用。
1.3.本试验机适用之工业包括：橡胶、塑胶、鞋业、造纸、包装、机械五金、建材、汽车零件、电线电缆等行业，适用产品如：自行车、机车、球拍、球棒、建筑五金等材料、零件、链条、齿轮、钢材、陶瓷、复合材料、塑胶、绵纱、不织布、织带、电线等制品，均可作物性检验。

二、原理：
本试验机主要由电气和机械两部分组成；机械部分以电气部分之电机为原动力，利用电机之正反转，通过蜗轮与减速机将速度降到试验所需之速度，再经丝杆传动，带动中联板上下移动配合夹具实现夹具之拉压过程。试样经拉伸、压缩、撕裂或其它形式的破坏后可由显示器上直接读出拉力、压力值、撕裂力值或其它形式的力值，以求得所需之试样之物性。

三、主要技术参数：

最大试验力30KN/10KN/20KN/50KN/100KN（可根据客户需求定制）
感测方式高精度轮辐拉压式荷重元
显示器电脑显示器显示
多国语言英文 、简体/繁体中文、日语、西班牙文、法文、德文 、俄文、葡萄牙文
整机精度0.5级
荷重精度0.5级（±0.5℅）
单位切换N（牛顿）、KGF（千克）、LBF（英磅）、G（克）等
有效行程800mm（即扣除夹具后的）
最大试验宽度400mm
传动控制方式交流伺服电机
测试速度无级调速（0.01～500mm∕min）
外形尺寸约730mm×580mm×1850mm（长×宽×高）
重量约220kg
保护装置上下限位保护 、电源短路或漏电保护 、荷重元超负荷保护
额定电压AC220V
额定频率50Hz
夹具非金属拉伸夹具1套
大变形引伸计（选配）自动延伸计，夹持器最大行程：800mm, 分辨率：0.1，夹住刻度线后，随试样拉伸自动计算伸长率。

四、依据及适用标准：
①本试验机符合GB/T16491-96与JB/T17797-95，GB/T228-2002，GB/T16825-1997之国家标准
② 本试验机适用CNS 1278、 CNS 742、CNS 1279、CNS 8635、CNS 12915等国家地方标准及ASTM D2209、ASTM D2212、ASTM D5035、DIN 53328、SATRA TM29、SATRA TM108、SATRA TM113、EN 344：5.1、BS 5131：5.4等国际标准。

五、主要配置清单：

名称规格厂家
交流伺服电机1.5KW信捷
伺服驱动器1500WMS-80ST信捷
减速机WPO，1:20安杰
滚珠丝杠3210高精度无间隙滚珠丝杆台湾TBI
螺杆轴承3210滚珠丝杆套NSK滚珠轴承
轴承31205NSK滚珠轴承
传感器5T蚌埠
PC/PCB控制板拉力机专用控制软件定制
金属夹具依据客户要求自制
表面处理粉末烤漆 防静电喷漆处理 220度高温固化自制
