DS-UVC-V108(B)

海康威视4K超高清1/2.8英寸4K CMOS 12倍光学变倍自动聚焦会议云台摄像机

DS-UVC-V108(B) 海康威视4K超高清1/2.8英寸4K CMOS 12倍光学变倍自动聚焦会议云台摄像机 产品特点：

4K（宽动态）CMOS

图像清晰、细腻，zui高分辨率为3840 × 2160

采用等效焦距23.1 mm ~277.2 mm变焦低畸变镜头，自动聚焦，12倍光学变倍，4倍数字变倍

支持人形跟随、人脸聚焦智能功能

内置双麦克风，支持降噪算法，拾音清晰

支持遥控器调节相关参数。支持5个自定义场景设置

支持Type C接口（正反插设计），标准USB3.0协议，免驱设计，即插即用

兼容多个主流通讯软件

DS-UVC-V108(B) 海康威视4K超高清1/2.8英寸4K CMOS 12倍光学变倍自动聚焦会议云台摄像机 规格参数：

摄像机

传感器类型 1/2.8英寸4K CMOS

zui高分辨率 3840 × 2160

USB输出

MJPG:

3840 × 2160, 2560 × 1440@30/25 fps

1920 × 1080, 1280 × 960, 1280 × 720@60/50/30/25 fps

H.264:

3840 × 2160, 2560 × 1440 @30/25 fps

1920 × 1080, 1280 × 960, 1280 × 720, 640 × 480, 640 × 360 @60/50/30/25 fps

YUY2/NV12:

1920 × 1080@5fps

1280 × 960@10fps

1280 × 720@15fps

640 × 480, 640 × 360 @30/25 fps

快门

P制：1/25 s~1/10,000 s

N制：1/30 s~1/10,000 s

镜头 变焦：3.4 mm~40.8 mm，等效焦距：23.1 mm~277.2 mm

视场角 水平：80.5°~7.6°；垂直：50.5°~4.4°；对角线：88.9°~8.7°

可聚清物距

W端：0.1 m~∞

T端：1.5 m~∞

宽动态范围 ≥120 dB

两轴调节角度 水平：-165°~165°；垂直：-30°~30°

麦克风

麦克风类型 驻极体

指向性 360°全向

拾音范围 半径5 m

阵列数量 双mic

频响范围 100 Hz~8 kHz

灵敏度 -32 ± 3 dBV/Pa

信噪比 70 dB（A）

采样率 16 kHz/32 kHz/48 kHz

功能

图像功能 支持图像设置，包括曝光、白平衡、图像降噪、对比度、锐度、饱和度、色调、Gamma等

参数调节

音频功能 支持智能降噪算法、自动增益控制、回声消除、时域均衡算法，抑制环境噪音，增强人声，

保证通话/音频质量

智能功能 支持人形跟随、人脸聚焦智能功能

LED指示灯

设备启动：指示灯常亮->闪烁->常亮

设备工作：指示灯白灯常亮

设备静音：指示灯红灯常亮

设备关机：指示灯熄灭

光学变倍 12×

数字变倍 4×（其中YUV格式仅支持1.5×）

聚焦模式 自动/半自动模式，支持聚焦区域选择

通信参数

通信方式 摄像机和遥控器：2.4G无线

无线通信距离 摄像机和遥控器：10 m

接口

USB接口 1×USB Type C接口（传输视音频），支持USB3.0协议

音频接口

1路line in（音频输入）, 3.5 mm三段式TRS接口

1路line out（音频输出）, 3.5 mm三段式TRS接口

电源接口 1×DC 12V ? 2.1 mm圆口

兼容性

操作系统

推荐系统：

Windows 7/8/10/11（高于 1080p 分辨率的需要 Windows 8.1 及以上版本）

Android 8.1及以上版本

Linux 4.14及以上版本

macOS 10.12及以上版本

银河麒麟V10 SP1及以上版本（由于桌面系统版本存在差异，建议以实测为准）

统信20及以上版本（由于桌面系统版本存在差异，建议以实测为准）

一般规范

电源 DC 12 V ± 25%，16.6 W MAX

工作温度和湿度 工作温度-10 ℃~45 ℃，湿度小于90%（无凝结）

产品尺寸 148.9 mm × 145.7 mm × 152.1 mm

包装尺寸 308 mm × 216 mm × 187 mm

裸机重量 ≈1185 g

带包装重量 ≈2705 g

装箱清单

摄像机 × 1

遥控器 × 1

电源适配器（1.2 m） × 1

电源适配器延长线（3 m） × 1

USB3.0连接线（3 m） × 1

支架 × 1

安装螺丝包 × 1

7号电池 × 2

用户手册 × 1

订货型号

DS-UVC-V108(B)

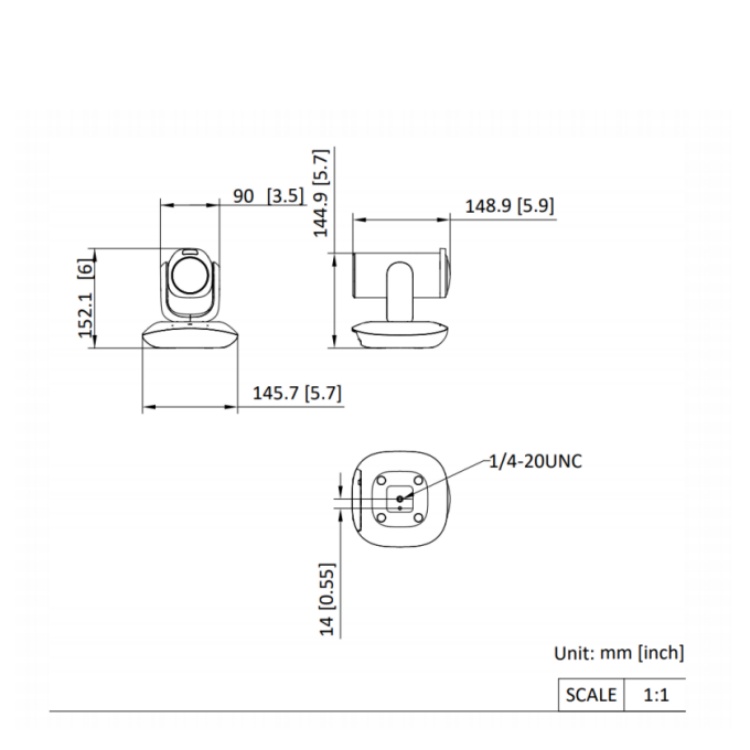

DS-UVC-V108(B) 海康威视4K超高清1/2.8英寸4K CMOS 12倍光学变倍自动聚焦会议云台摄像机 外形尺寸：
