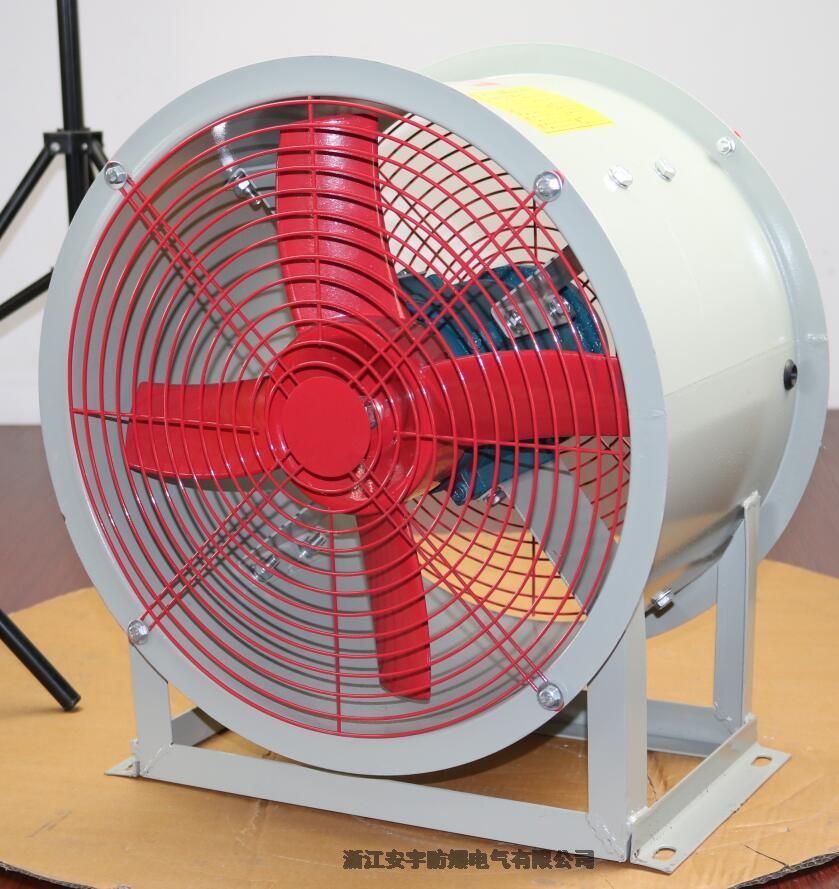

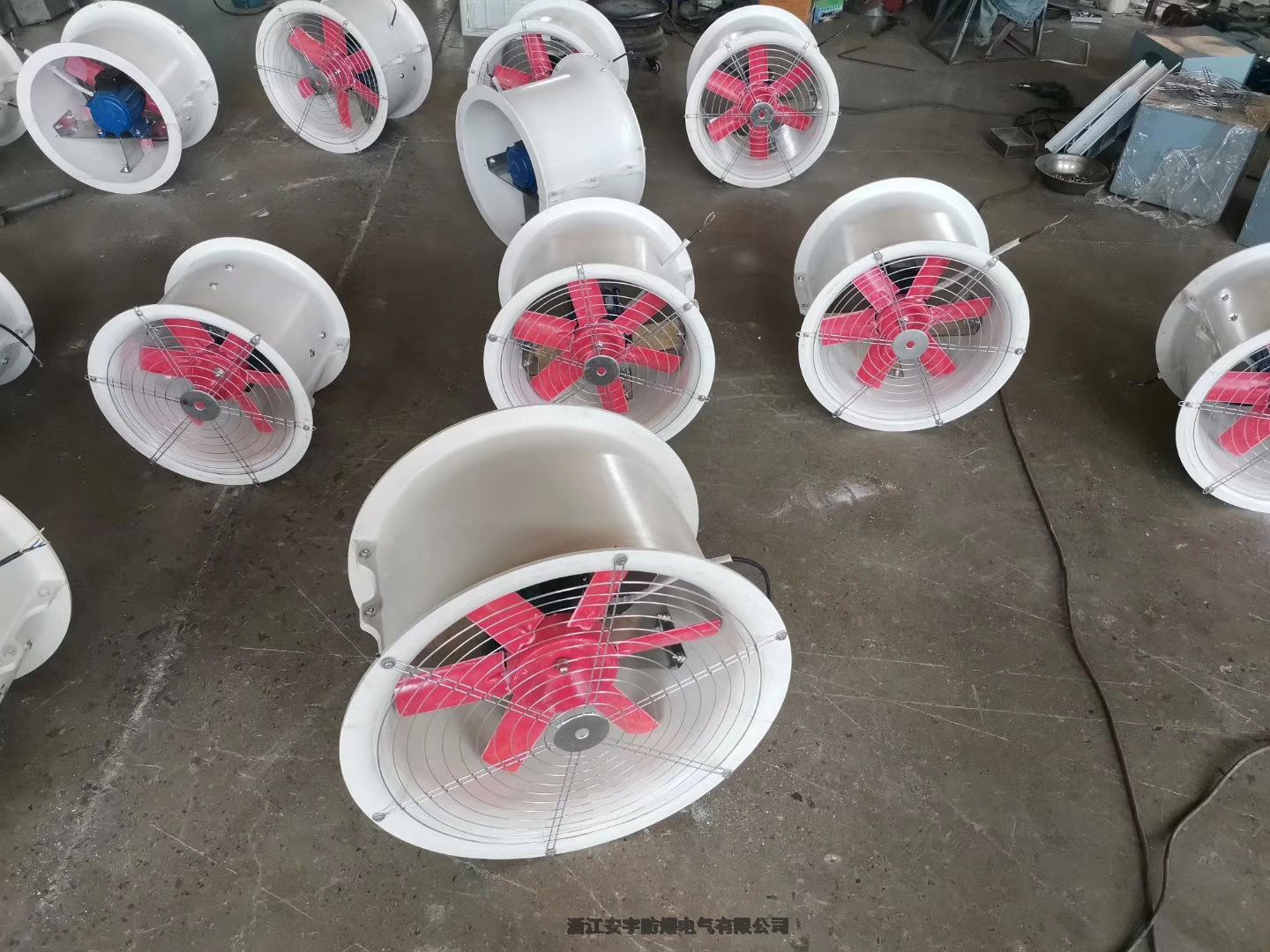

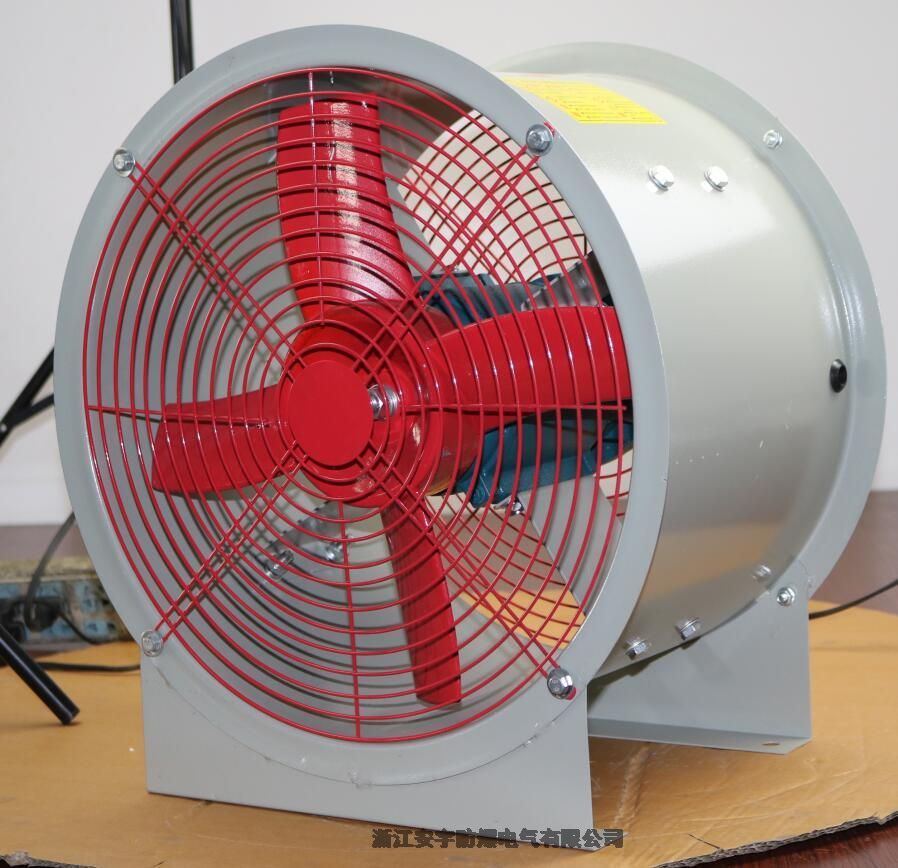

T35-11N0.3.55玻璃钢轴流风机220V叶轮直径355
一、选型规格：
T35-11-2.8 直径280mm功率0.25KW电机转速2900r/min风量3202m3/h风压232pa电压380V-220V
T35-11-2.8 直径280mm功率0.18KW电机转速1450r/min风量1605m3/h风压60pa电压380V-220V
T35-11-3.15 直径315mm功率0.25KW电机转速1450r/min风量2273m3/h风压74pa电压380V-220V
T35-11-3.15 直径315mm功率0.37KW电机转速2900r/min风量4545m3/h风压373pa电压380V-220V
T35-11-3.55 直径355mm功率0.37KW电机转速1450R/MIN风量3265m3/h风压93pa电压380V-220V
T35-11-3.55 直径355mm功率0.75KW电机转速2900R/MIN风量6542m3/h风压373pa电压380V-220V
T35-11-4 直径400mm功率0.55KW电机转速1450r/min风量6542m3/h风压119pa电压380V-220V
T35-11-4 直径400mm功率1.1KW 电机转速2900r/min风量9336m3/h风压474pa电压380V-220V
T35-11-4.5 直径450mm功率0.55KW 电机转速1450r/min风量9336m3/h风压150pa电压380V-220V
T35-11-5 直径500mm功率0.75KW 电机转速1450r/min风量9113m3/h风压185pa电压380V-220V
T35-11-5 直径500mm功率0.37KW 电机转速2900r/min风量6104m3/h风压185pa电压380V-220V
T35-11-5.6 直径560mm功率1.1KW 电机转速1450r/min风量12812m3/h风压232pa电压380V-220V
T35-11-5.6 直径560mm功率0.75KW 电机转速960r/min风量8471m3/h风压101pa电压380V-220V
T35-11-6.3 直径630mm功率1.5KW 电机转速1450r/min风量18250m3/h风压294pa电压380V-220V
T35-11-6.3 直径630mm功率1.1KW 电机转速960r/min风量12802m3/h风压128pa电压380V-220V
T35-11-6.3 直径630mm功率2.2KW 电机转速1450r/min风量19500m3/h风压320pa电压380V-220V
T35-11-7.1 直径710mm功率3KW 电机转速1450r/min风量26210m3/h风压373pa电压380V-220V
T35-11-7.1 直径710mm功率1.5KW 电机转速960r/min风量17296m3/h风压164pa电压380V-220V
T35-11-8 直径800mm功率4KW 电机转速1450r/min风量37370m3/h风压474pa电压380V-220V
T35-11-8 直径800mm功率2.2KW 电机转速960r/min风量24739m3/h风压208pa电压380V-220V
T35-11-9 直径900mm功率3KW 电机转速960r/min风量35227m3/h风压263pa电压380V-220V
T35-11-10 直径1000mm功率4KW 电机转速960r/min风量48326m3/h风压321pa电压380V-220V
T35-11-11.2 直径1120mm功率7.5KW 电机转速960r/min风量67892m3/h风压407pa电压380V-220V
二、安装方式：

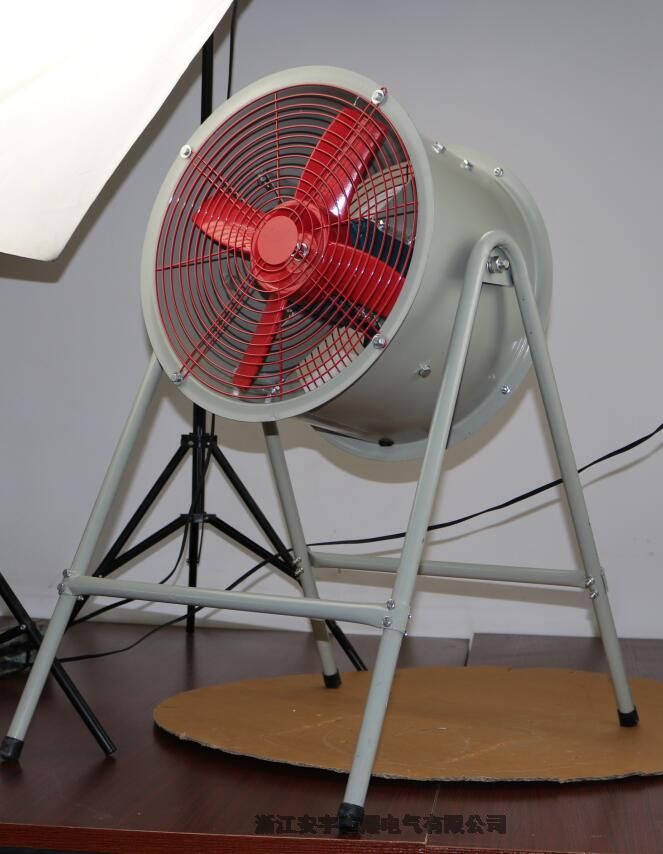

墙壁式风机，管道式风机，移动支架式风机，三脚架风机，百叶窗通风机，支架式通风机
三、安装附件：
防雨百叶窗，45°，90°防雨弯头，配风管，防虫网，防鸟网.
四、风机安装尺寸：
BT35-11-2.8# 330*300 宽X高
BT35-11-3.15# 365*300 宽X高
BT35-11-3.55# 405*330 宽X高
BT35-11-4# 450*340 宽X高
BT35-11-4.5# 500*340 宽X高
BT35-11-5# 550*375 宽X高
BT35-11-5.6# 600*380 宽X高
BT35-11-6.3# 670*470 宽X高
BT35-11-7.1# 770*530 宽X高
BT35-11-8# 870*530 宽X高
BT35-11-9# 970*630 宽X高
BT35-11-10# 1070*640 宽X高
BT35-11-11.2# 1170*640 宽X高
二、风机概述
T35-11(T40-11)系列轴流式通风机是我国八十年代在T30-11的基础上改进设计的新型风机它与T30-11风机相比具有明显优点：
结构更合理
性能有较大提高，全压效力为89.5%。
噪声更低，噪声（比A声级）降低3.6dB（A）。
本系列风机适用于输送，环境温度不得超过60℃。 广泛应用于一般工厂、仓库、办公室、住宅内通风换气或强暖气散热，也可在较长的排气管道内间隔串联安装以提高管道中的压力 ，卸下电机可做自由风扇。防腐轴流式风机(FT35-11型)采用防腐材料外涂环氧漆加工而成，电机采用特种防腐电机用于输送。T35-11型和FT35-11型风机的性能参数和外形尺寸均同BT35-11型风机一样。风机需带支架脚和电机电压，请订货时注明。
三、风机安装说明
1、 首先检查框架、风叶有无变形，扇叶转动是否灵活，有无摩擦现象。检查所有紧固件是否齐全、拧紧，应有防爆合格证编号。
2、 线路电压必须与电机上额定电压相符。
3、 用500V兆欧表检查电动机的绝缘电阻，其电阻值若小于50MΩ，则应用烘干法或短路电流法进行干燥处理，使其绝缘电阻大于5 MΩ。
4、 必须配用小型防爆开关做电源开关，或将普通开关安装于室外无危险的地方。
5、 接电源的电缆外径应与密封圈相符，拧紧、压紧螺母后应保证密封圈与电缆间、出线间咀无间隙，否则将失去隔爆性能。
6、 装配时应保证防爆间隙小于0.2mm，更换电机轴承的润滑脂，其润滑脂牌号为ZG-2H复合钙基润。
7、 防爆电动机非接线部分不可随意拆卸，接线时，打开接线室的盖，穿入引线接到端子上，接好后，盖上盖拧紧螺钉使其隔爆面间隙小于0.2mm，再上紧出线器，使引线不能窜动。
8、 使用中的排风扇应经常清扫电机上粉尘及其它积聚物，以免影响散热。
9、 长期不用的排风扇重新使用时，应按说明书再检查一遍，合适后方可使用。
注意：安装时，注意隔爆面，装配时隔爆面须涂204-1防锈油脂。所有防爆面不得有损伤或锈蚀，否则将失去防爆性能，如有损伤或锈蚀现象需按《防爆电气设备防爆面缺陷处理的规定》进行修补。
四、风机的主要技术参数
|
机号 |
转速rpm |
叶片角度 |
风量m3/h |
风压Pa |
配用电机 |
A声级Db(A) |
|
|
型号 |
功率kw |
||||||
|
T35-11-2.8 |
2900 |
35 |
3202 |
232 |
YSF-6300 |
0.25 |
75 |
|
1450 |
35 |
1605 |
60 |
YSF-5024 |
0.12 |
62 |
|
|
T35-11-3.15 |
2900 |
35 |
4545 |
294 |
YSF-7122 |
0.55 |
79 |
|
1450 |
35 |
2273 |
74 |
YSF-5624 |
0.18 |
65 |
|
|
T35-11-3.55 |
2900 |
35 |
6542 |
373 |
YSF-8022 |
0.75 |
82 |
|
1450 |
35 |
3265 |
93 |
YSF-6314 |
0.18 |
68 |
|
|
T35-11-4 |
2900 |
35 |
9336 |
474 |
YF90S-2 |
1.1 |
85 |
|
1450 |
35 |
4687 |
119 |
YSF-7114 |
0.25 |
70 |
|
|
T35-11-4.5 |
1450 |
35 |
6658 |
150 |
YSF-7124 |
0.37 |
73 |
|
T35-11-5 |
1450 |
35 |
9133 |
185 |
YSF-8024 |
0.75 |
76 |
|
960 |
35 |
6104 |
81 |
YSF-8026 |
0.37 |
68 |
|
|
T35-11-5.6 |
1450 |
35 |
12812 |
232 |
YF90S-4 |
1.1 |
79 |
|
960 |
35 |
8471 |
101 |
YSF-8026 |
0.37 |
71 |
|
|
T35-11-6.3 |
1450 |
35 |
18250 |
294 |
YF100L-4 |
1.5 |
82 |
|
1450 |
35 |
19500 |
320 |
|
2.2 |
74 |
|
|
T35-11-7.1 |
1450 |
35 |
26120 |
373 |
YF112M-4 |
3 |
84 |
|
960 |
35 |
17296 |
164 |
YF90S-6 |
1.5 |
78 |
|
|
T35-11-8 |
1450 |
35 |
37070 |
474 |
YF132M-4 |
4 |
86 |
|
960 |
35 |
24739 |
208 |
YF112M-6 |
2.2 |
79 |
|
|
T35-11-9 |
960 |
35 |
35227 |
263 |
YF132M1-6 |
4 |
82 |
|
T35-11-10 |
960 |
35 |
48326 |
324 |
YF160M-6 |
5.5 |
83 |
|
T35-11-11.2 |
960 |
35 |
67892 |
407 |
YF160L-6 |
7.5 |
88 |
六、轴流风机外形及安装尺寸
|
机号 |
D1 |
D2 |
D3 |
D4 |
M1 |
M2 |
M3 |
M4 |
H |
L |
N-d1 |
4-d2 |
|
2.8 |
285 |
315 |
340 |
345 |
175 |
210 |
230 |
260 |
220 |
260 |
6-ф10 |
4-ф12 |
|
3.15 |
320 |
350 |
375 |
380 |
190 |
235 |
270 |
300 |
240 |
280 |
8-ф10 |
4-ф12 |
|
3.55 |
360 |
390 |
415 |
420 |
230 |
275 |
290 |
330 |
260 |
330 |
8-ф10 |
4-ф12 |
|
4 |
405 |
435 |
460 |
465 |
250 |
295 |
330 |
370 |
290 |
350 |
8-ф10 |
4-ф12 |
|
4.5 |
460 |
490 |
515 |
525 |
205 |
250 |
380 |
420 |
330 |
310 |
8-ф10 |
4-ф12 |
|
5 |
510 |
540 |
580 |
585 |
240 |
290 |
410 |
450 |
350 |
360 |
8-ф10 |
4-ф14 |
|
5.6 |
470 |
600 |
630 |
640 |
270 |
325 |
450 |
490 |
390 |
400 |
10-ф10 |
4-ф14 |
|
6.3 |
640 |
670 |
700 |
720 |
320 |
380 |
490 |
540 |
440 |
470 |
10-ф10 |
4-ф14 |
|
7.1 |
720 |
760 |
800 |
810 |
330 |
395 |
650 |
700 |
490 |
490 |
12-ф10 |
4-ф14 |
|
8 |
810 |
850 |
890 |
900 |
380 |
475 |
720 |
770 |
550 |
560 |
14-ф10 |
4-ф18 |
|
9 |
910 |
950 |
990 |
1000 |
440 |
535 |
800 |
850 |
610 |
630 |
14-ф10 |
4-ф18 |
|
10 |
1010 |
1050 |
1090 |
1100 |
515 |
625 |
890 |
956 |
670 |
730 |
16-ф10 |
4-ф22 |
|
11.2 |
1130 |
1170 |
1210 |
1230 |
580 |
695 |
1040 |
1106 |
750 |
830 |
16-ф10 |
4-ф22 |
