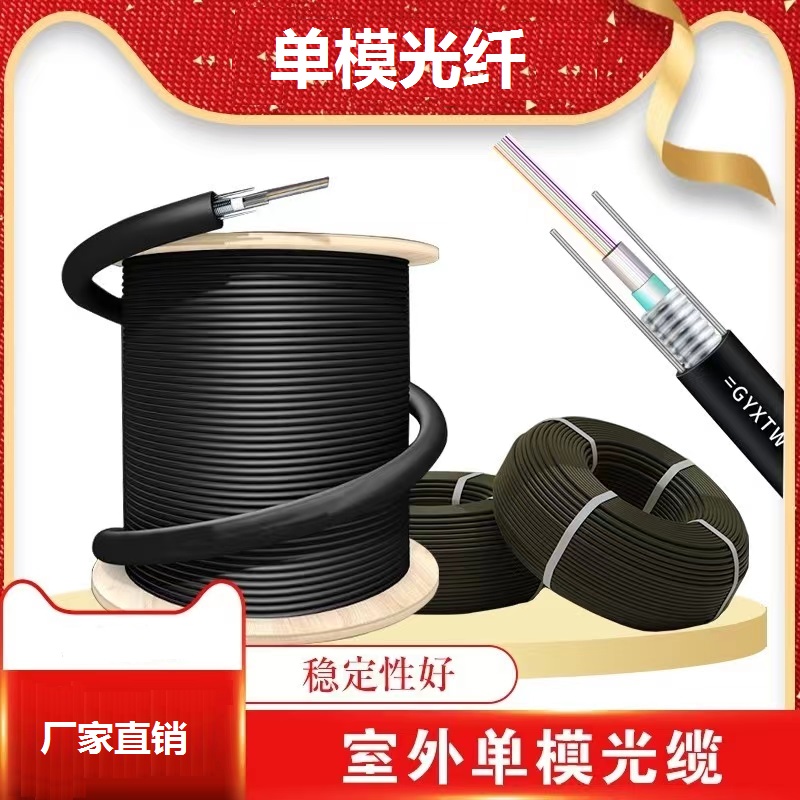

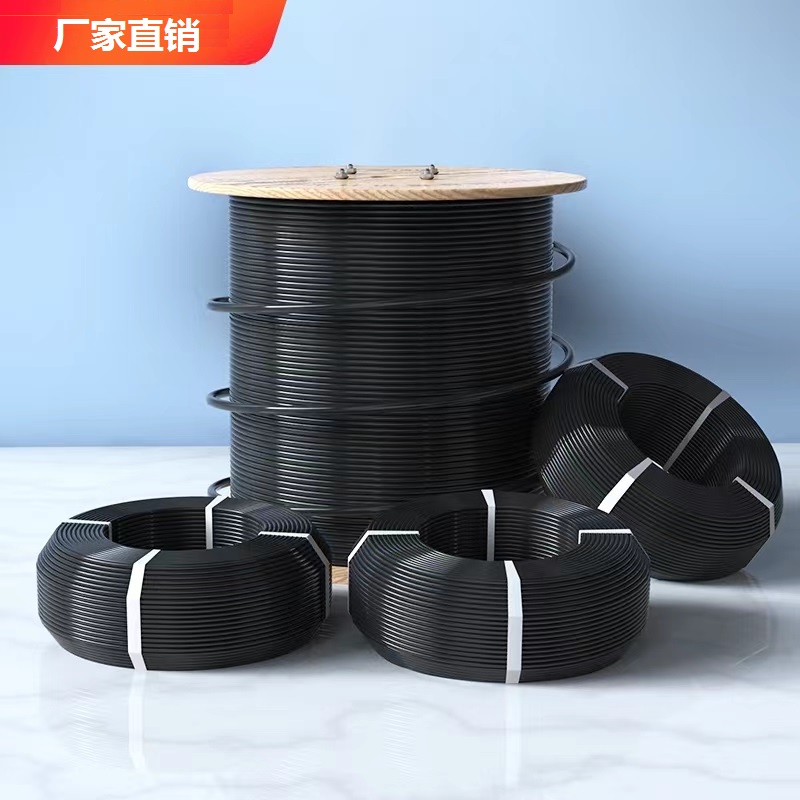

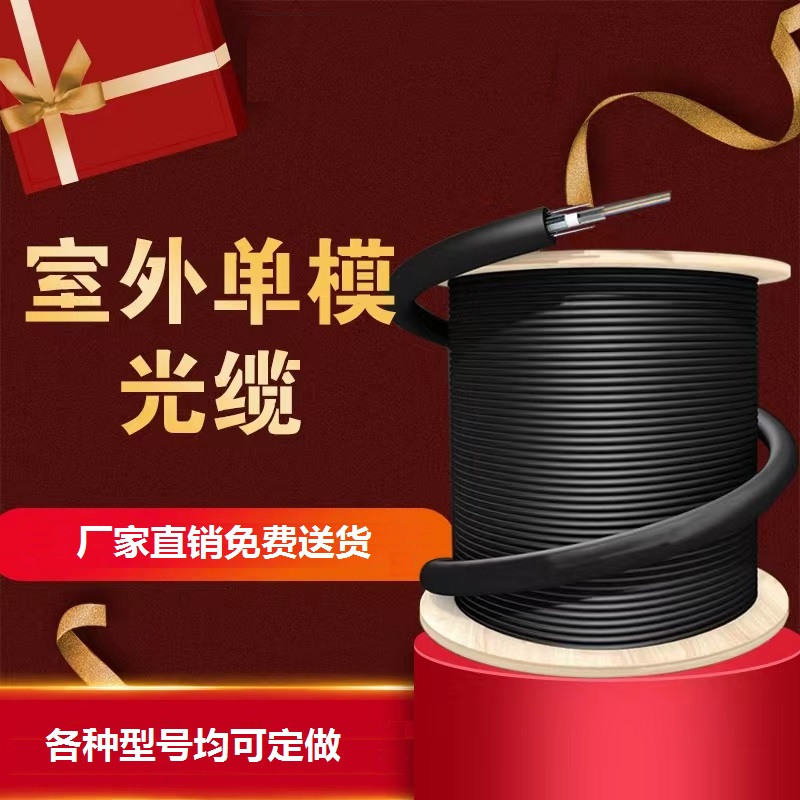

铠装单模十六芯光缆GYTA53-16B1技术解析
一、核心结构与材料
1. ?光纤配置?：
o ?纤芯类型?：单模光纤（G.652D标准），支持1310nm/1550nm波长传输，模场直径9.2±0.4μm，衰减≤0.36dB/km（1550nm）35。
o ?芯数设计?：16芯分层排列，采用松套管结构，每管含4芯，套管材料为PBT（聚对苯二甲酸丁二醇酯）抗压耐弯折。
2. ?加强构件?：
o ?中心加强件?：FRP（玻璃纤维增强塑料）或钢丝，抗拉强度≥1500N，弯曲刚度≥1200N/mm2。
3. ?铠装层?：
o ?防护结构?：双层镀铬钢带纵包铠装（型号中“53”标识），铠装层厚度≥0.15mm，抗侧压≥3000N/10cm。
4. ?护套特性?：
o ?外护套材质?：阻燃聚乙烯（ZR-PE）或PVC，氧指数≥32%，通过GB/T 18380.3垂直燃烧测试，燃烧自熄时间≤30秒。
二、铠装单模十六芯光缆GYTA53-16B1关键性能参数
|
参数类别 |
数值/特性 |
|
?传输距离? |
支持80km（1550nm波长，无中继） |
|
?允许拉力? |
短期拉力≥1500N，长期拉力≥600N |
|
?弯曲半径? |
动态敷设≥20倍缆径，静态≥15倍缆径 |
|
?工作温度? |
-40℃~+70℃（动态敷设不低于-20℃） |
|
?耐环境性? |
抗UV、防潮（阻水带填充率≥95%） |
三、典型应用场景
1. ?长距离干线网络?：
o 用于城际光缆骨干网，支持10G/40G高速率传输。
2. ?恶劣环境部署?：
o 铠装层防护直埋、矿井等场景中的机械损伤，抗啮齿动物啃咬。
3. ?高密度布线系统?：
o 适用于数据中心、智能建筑垂直竖井，支持密集分支接入。
四、铠装单模十六芯光缆GYTA53-16B1施工与维护要点
1. ?敷设规范?：
o ?直埋?：埋深≥1.2m，底部铺设10cm细沙缓冲层，顶部覆盖保护板。
o ?架空?：跨距≤80m，采用防振鞭抑制风振效应。
2. ?接续要求?：
o 熔接损耗≤0.05dB/点，建议使用OTDR双向测试衰减曲线。
3. ?存储条件?：
o 避免阳光直射及化学腐蚀，存储温度-20℃~+50℃，相对湿度≤75%。
?注?：铠装光缆与铠装通信电缆（如ZRC-HYA53）的主要差异在于传输介质（光纤vs铜缆）及带宽能力（Tbps级vs MHz级）。
