一、概述??

①SF6密度继电器校验的必要性：

? ? ? SF6开关是电力系统广泛使用的高压电器。SF6开关的可靠运行已成为供电部门最关心的问题之一。SF6密度继电器是用来监测运行中SF6开关内部SF6气体密度变化的重要部件，其性能的好坏直接影响到SF6开关的运行安全。现场运行的SF6气体密度继电器因不常动作，经过一段时期后，时常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF6密度继电器误动作。因此DL/T596-1996《电力设备预防性试验规程》规定：各SF6开关使用单位应定期对SF6气体密度继电器进行校验。从实际运行情况看，对现场运行中的SF6密度继电器、压力表进行定期校验也是非常必要的。

②SF6密度继电器校验基本原理：

? ? ? 密闭容器中的气体压力随温度的变化而变化，为了便于统计和比较，通常把20℃标况的SF6气体的相对压力值作为标准值。在现场检测时，测量所得的SF6压力值均要换算到其对应20℃标况的等效压力值，从而判断密度继电器的性能。

③SF6密度继电器校验过程如下：

? ? ? 在环境温度下，当SF6密度继电器内部压力为零压力时，给SF6密度继电器一定的速度缓慢充气升压，当SF6密度继电器的闭锁继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的闭锁回复值。继续给SF6密度继电器以一定的速度缓慢充气升压，当密度继电器的报警继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的报警回复值。

在环境温度下，当SF6密度继电器内压力大于报警回复值时，以一定的速度缓慢放气降压，当SF6密度继电器的报警继电器动作时，记录当前环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的报警值。继续给SF6密度继电器以一定的速度缓慢放气降压，当SF6密度继电器的闭锁继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的闭锁值。

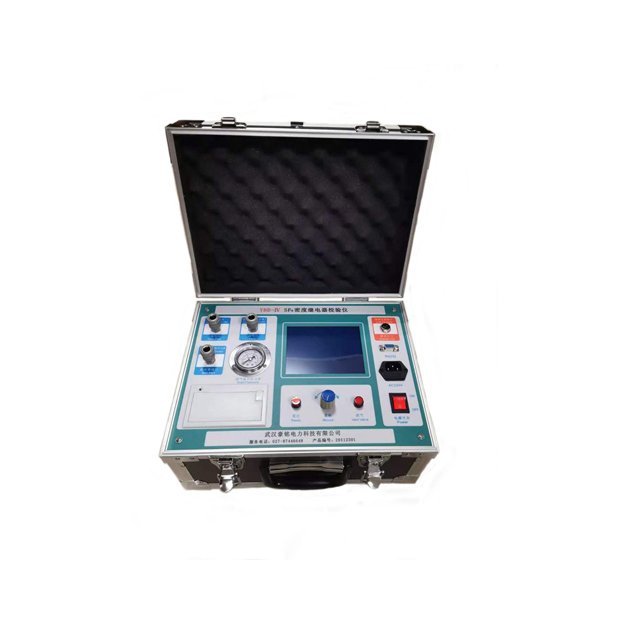

④SF6密度继电器校验仪功能特点：

1. 密度继电器校验仪采用高性能单片机进行检测与控制，集成程度高。机电一体化设计，精度高，重复性好，可靠性高。

2. 配置了单色液晶屏和旋转开关，操作简单、界面美观，所有参数及状态一目了然。

3. 自动完成压力测量和20℃值转换，从而完成了压力、温度间的动态自动补偿。并显示被测环境温度下的压力、20℃温度下的压力、环境温度等。彻底解决了SF6气体密度继电器现场校验难的问题。

4. 所有测试过程由单片机控制自动完成，不用人工干预。

5. 汉字报表式打印测试结果，并对试验结果自动计算平均值，生成简单报表。

6. 能同时存储32页*3共96页试验结果，并具有断电数据保存功能，可随时查询和打印历史测试结果。

7. 校验过程中无需恒温室，可以在任意有效温度范围内对SF6气体密度继电? ? ? 器、压力表进行校验。

8. 配有多种型号过渡接头，大多数型号开关的密度继电器不用拆卸即可进行现场校验。

9. 检测过程中可以用其他干燥无腐蚀性气体代替SF6气体，耗气少。

10. 除密度继电器校验功能外，本仪器还具有20℃压力表校验和常温压力表校验功能。

11. 具有在线修改系统时钟的功能。

12. 具有在线修改系统压力功能。

13. 核心元器件采用进口元件，性能可靠，精度高。

14. 最多能同时测试一组报警信号和二组闭锁信号。

15. 本产品为便携式工具，使用方便可靠，是SF6密度继电器和压力表现场校验的必备设备。

16. 带数据上传功能，方便测试记录的提取和打印。

二、 技术指标??

1. 工作电压：AC220V±10、50Hz；仪器功率：55W

2. 仪器精度：0.2级

3. 检测对象：

? ?①SF6密度继电器：单报警、单闭锁、单报警单闭锁、单报警双闭锁

? ?②常温气体压力表：0～1MPa任意压力点校验

? ?③20度气体压力表：0～1MPa任意压力点校验

4. 压力检测范围：0～1MPa；压力分辨率：0.001MPa

5. 温度显示范围；-20℃~80℃；温度分辨率：0.1C

6. 仪器工作温度：-30℃～60℃（最佳使用温度5℃～50℃）；湿度：90RH

7. 显示方式：320X240图形点阵单色液晶屏

8. 操作方式：一键飞梭（旋转鼠标）

9. 气体快锁接头：全部采用进口原装器件

10. 测量触点电压：DC24V

11. 打印机型：高速热敏打印机?

12. 存储容量：可同时存储32页*3共96页试验结果

13. SF6气体密度显示方式：被测环境下的压力、20℃时的等效压力。

14. 外形尺寸：主机：440×350×250(mm)；附件箱：400×370×200(mm)

15. 仪器重量：主机：5Kg；附件箱：8Kg
