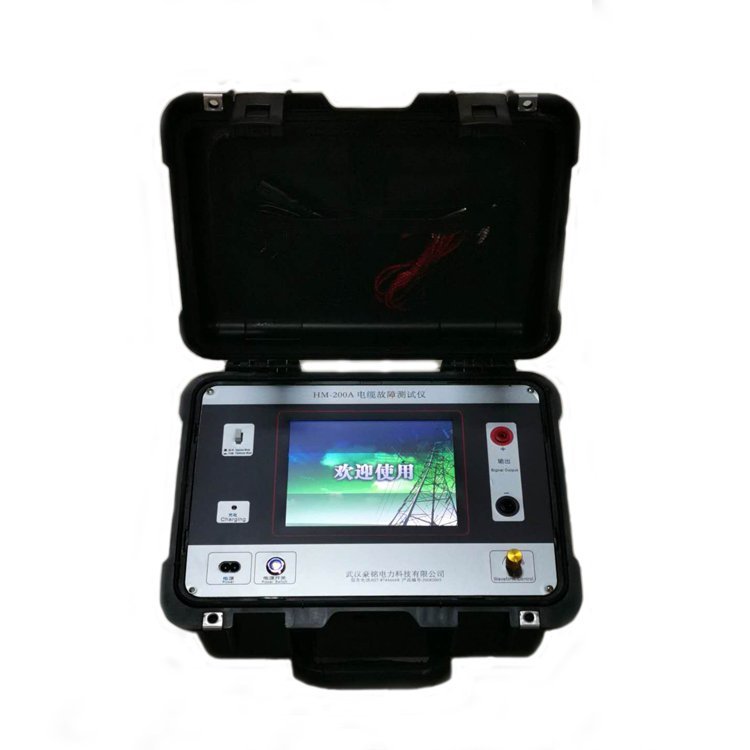

HM-200A电缆故障测试仪测试前的准备

1.故障类型判断

????在测试电缆故障之前，首先应对故障类型进行判断，以便确定采用哪种测试方式。借助于万用表或兆欧表或其他工具以及现场经验，可以对故障类型进行预判。

????如果故障类型是开路、短路、接触不良、或低阻抗接地，应使用低压脉冲法进行测量。如果是高阻故障，则应采用高压冲击法。如果故障类型不能确定，则可以使用波形比较法。

2.波速校验

当被测电缆的波速不能确定时，必须对它进行校验，以确保故障测量的准确性。校验方法如下：

①准备一根与被测电缆相同类型的标准电缆。

②将标准电缆接到测试仪的输出端口上。

③打开仪器电源开关。

④将模式选择开关打到脉冲模式上，屏幕右上角显示“脉冲”。

⑤将测量范围调到大于等于标准电缆的长度。

⑥按“脉冲”键发送测试脉冲，屏幕上得到反射波。

⑦按 ? 键将光标移到反射波的起点。如果反射波不好辨别，应调节增益旋钮改变波形幅度，然后再重新发送脉冲。

⑧修改波速值直到测得的距离等于标准电缆的长度为止，然后记下此值以备使用。

YHS-718毫伏安发生器技术指标

准确度只适用于校准后1年内，操作温度为：18℃到28℃，其表示方式：±([读数的] [字数])。

1.测量直流电压（MEASURE V DC）

量程分辨率准确度输入阻抗0 ---- 10V1mV±（读数的0.02 4个字）1MΩ(兆欧)

2.测量直流毫伏（MEASURE mV DC）

量程分辨率准确度输入阻抗0 ---- 100mV0.01mV±（读数的0.02 4个字）1MΩ(兆欧)

3.测量直流毫安（MEASURE mA DC）

量程分辨率准确度采样电阻0 ---- 24mA1uA±（读数的0.02 4个字）10Ω

4.源/模拟输出直流毫安（SOURCE / SIMULATE mA DC）

量程分辨率准确度0 ---- 24mA1uA±（读数的0.02 4个字）SOURCECE MODE（源输出模式）带负载能力：20毫安时，最大为1000Ω。

SIMULATE MODE（模拟输出模式）外部回路电源规格：一般为24伏，最大30伏，最小12伏。

5.输出直流电压（SOURCE V DC）

量程分辨率准确度0 ---- 10V0.001V±（读数的0.02 4个字）

6.输出直流毫伏（SOURCE mV DC）

量程分辨率准确度0 ---- 100mV0.01mV±（读数的0.02 4个字）

7.回路电源：≥24V ，≤26V

8.一般规范

存放温度：-40℃至60℃

工作温度：-10℃至55℃

工作海拔：最高2000米

温度系数：0.005量程/℃(-10℃—18 ℃或28 ℃—55℃）。

相对湿度：95(-10℃至30℃)；75(30℃至40℃)；45(40℃至50℃)；35(50℃以上)；

振动：随机性2克，5到500赫兹

冲击：1米下落测试

尺寸：195(L)92(W)55(H) 单位：mm。

重量：约400克（连同皮套和底座）。?

符合安全标准：符合IEC 61010-1-95 CAT I,30伏标准；符合EN61010-1和EN61326标准。
