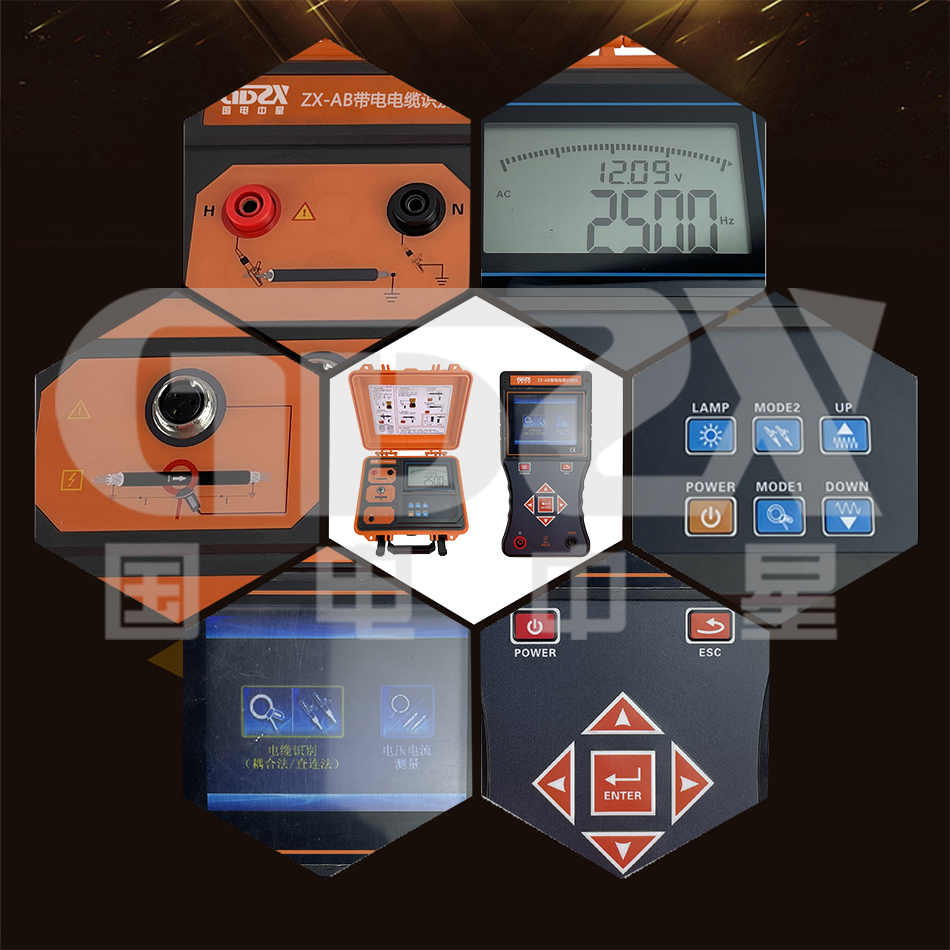

ZX-AB带电电缆识别仪是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误，本仪器设计采用了PSK技术，结合算法。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能，由发射机、发射电流钳、接收机、接收柔性电流钳等组成。具有带电电缆识别及停电电缆识别功能，停电电缆识别时：严禁接入带电电缆中。带电电缆识别只适用于三芯带铠电缆。识别时，发射钳、接收钳不能混用，同时要保证输入信号方向的一致。
1. 发射机：带电电缆识别、停电电缆识别时发射信号给目标电缆，内置大功能率可充锂电池，自动阻抗匹配，全自动保护。
2. 发射钳：带电电缆识别时，发射钳将发射机发出的信号耦合到目标电缆上，钳口尺寸Φ105mm，发射钳具有方向性，发射信号从发射钳上箭头指示方向流入。
3. 带电识别时：采用卡钳耦合输出脉宽频率信号，发射四种频率：625Hz、1562Hz、2500Hz、10000Hz，通过发射钳耦合到目标电缆上（目标电缆为三芯带铠电缆），给电缆线芯注入复合脉宽频率信号信号，该脉宽频率信号在目标电缆周围产生电磁场，供接收机和柔性电流钳检测和识别；因脉宽频率信号有方向性，所以检测也具有方向性。
4. 停电识别时：采用直连输出脉宽频率信号，发射两种频率：1562Hz、2500Hz，给电缆线芯注入脉冲编码电流信号，该电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测、识别；因电流有方向性，所以检测也具有方向性。
5. 接收机：为手持设备，3.5寸彩色液晶屏，内置高速微处理器，结合算法，对发射机的脉冲编码电流信号进行识别，同时具有信号强度标定功能，显示信号强度和检测结果，精美直观。
6. 柔性电流钳：为洛氏线圈，具有瞬态跟踪能力，能快速识别发射机产生的脉冲编码电流，适用于粗电缆或形状不规则的导体。
7. 产品同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能。
8. 可通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。
|
影响量 |
影响量 |
工作条件 |
备注 |
|
环境温度 |
23℃±1℃ |
-10℃～40℃ |
/ |
|
环境湿渡 |
40%～60% |
＜80% |
/ |
|
被测电压电流频率 |
50Hz±1Hz |
45Hz~70Hz |
测试电压电流时 |
|
接收机工作电压 |
7.4V±0.5V |
7.4V±1V |
/ |
|
发射机工作电压 |
11.1V±0.5V |
11.1V±1.5V |
/ |
|
外电场、磁场 |
应避免 |
||
|
被测电缆位置 |
被测电缆处于柔性电流钳的近似几何中心位置 |
||
|
发射机规格 |
|||
|
功 能 |
发射复合脉冲频率电流信号，显示剩余电池电压，发射状态动态指示 |
||
|
电 源 |
11.1V大容量可充锂电池，充满电连续工作约8小时 |
||
|
输出方式 |
带电识别时卡钳耦合；停电识别时直连输出 |
||
|
发射频率 |
625Hz、1562Hz、2500Hz、10KHz（带电识别时），按上下箭头键调节发射频率 |
||
|
脉冲电压 |
500V（停电识别时） |
||
|
脉冲电流 |
5A（取决于回路电阻的大小） |
||
|
脉冲频率 |
1次/秒 |
||
|
脉冲宽度 |
2ms |
||
|
发射钳尺寸 |
长宽厚320mm×180mm×35mm |
||
|
发射钳内径 |
φ125mm |
||
|
发射钳线长 |
3m |
||
|
接地针尺寸 |
长宽厚225mm×100mm×10mm |
||
|
发射机尺寸 |
320mm×275mm×145mm |
||
|
显示模式 |
超大LCD实时显示剩余电池电压，具有背光灯 |
||
|
LCD尺寸 |
长宽128mm×75mm；显示域124mm×67mm |
||
|
外包装尺寸 |
长宽高400mm×245mm×335mm |
||
|
工作温度 |
-10℃～40℃ |
||
|
存储条件 |
-20℃~50℃，≤95％RH, 无结露 |
||
|
仪表质量 |
发射机2.5kg；发射钳1.12kg；总质量4.44kg（含接收机） |
||
|
充电接口 |
圆形充电接口，DC标识 |
||
|
抗 压 |
发射机采用一体化专用工具箱式设计，箱体能承受约200kg的压力 |
||
|
接收机规格 |
|||
|
耐 压 |
AC 3700V/rms(仪器箱顶面与底面之前) |
||
|
功 能 |
带电电缆识别、停电电缆识别；交流电压、电流、频率测量 |
||
|
电 源 |
7.4V大容量可充锂电池，USB充电接口，充满电连续工作约6小时 |
||
|
额定电流 |
约300mA max |
||
|
接收机尺寸 |
长宽厚207mm×101mm×45mm |
||
|
柔性电流钳 |
长约630mm，线径6 mm或12.5mm |
||
|
线圈内径 |
φ200mm（可以根据需要定制更大口径） |
||
|
量程 |
交流电压：0.00V～600V(50Hz/60Hz) |
||
|
|
交流电流：0.00A～5000A(50Hz/60Hz) |
||
|
|
电流频率：45Hz~70Hz |
||
|
精度 |
交流电压：±2%±3dgt |
||
|
|
交流电流：±2%±3dgt |
||
|
|
电流频率：±2%±3dgt |
||
|
检测速率 |
约1次/秒 |
||
|
工作温湿度 |
-10℃～40℃；80%Rh以下 |
||
|
存放温湿度 |
-10℃~50℃，≤95％RH, 无结露 |
||
|
接收机质量 |
电流钳172g；接收机370g(带电池) |
||
|
耐 压 |
AC2000V/rms(外壳前后两端之前) |
||
|
适合安规 |
IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 |
||
