应用范围

可广泛应用于 各种另部件、加工件、产品、整机的固有频率测量和振动分析，广泛应用于冶金、军工、机械、化工、叶片、电机、电器、车辆等各类企业。经过全国二十多个省市，数千家单位的试用，证明本仪器的确是理想的固有频率测量工具。

DFT5004数据采集分析系统

1、AD分辩率: 16bit

2、精度: 优于0.5％(满量程)

3、输入：4通道电压或IEPE型传感器（4mA/+24VDC）

4、通道采样频率:100KSPS/CH

5、电压输入范围: ±10VP

6、程控增益：1、10、100倍

7、频率范围：电压输入：DC-30KHz

?IEPE输入：0.3Hz-30KHz

8、供电：DC10∽30V

9、输入接头：BNC插座；

10、外型尺寸： 125mm（W）×50mm（H）×178mm (D)；

11、重量：约500G；

12、应用软件：DFT6000；

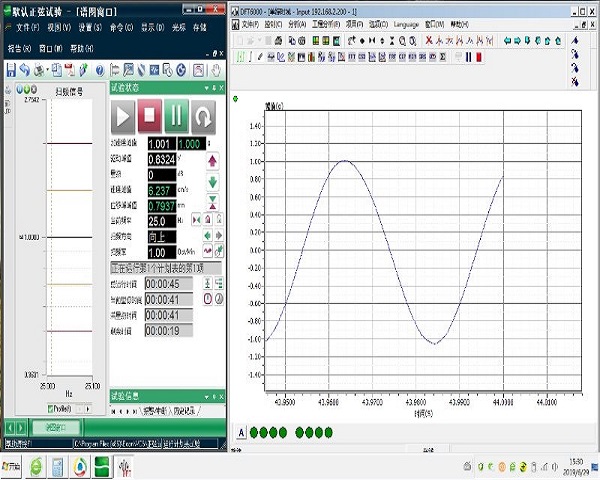

DFT6000固有频率采集分析系统软件

DFT6000 信号分析系统同时支持信号采集及后处理分析两种工作状态,该系统具有以下特点：

1.? 整个系统全部采用C++语言开发，面向对象编程，全插件架构，系统稳定可靠且扩展性极强。

2.? 系统同时支持在线模式及后处理模式，两种模式任意切换，同时支持工作区及项目文档管理功能，管理数据非常方便。

3.? 支持虚拟TEDS传感器，采用数据库对传感器进行统一管理，使用更加方便。

4.? 同时支持多种语言，系统默认支持中文及英语，语言文件采用文本格式，用户可以根据自己的实际需要自己翻译使其很好的支持其他语言，不同的语言可以实时进行切换。

5.? 可以配接我公司生产的各种信号分析仪器，分析仪的类型可以根据用户实际使用的产品自己定。

6.? 具有丰富的多种参数设置功能：

l? 可以任意设置采样的起止通道；

l? 任意定各采样通道是否存盘；

l? 可以调节显示波形时图形的刷新速度；

7.? 支持多种文件存储格式。存盘文件格式可以为联能公司专用的二进制格式，也可以存为UFF58、UFF58b，MatLab5.0格式,方便用户使用其他软件分析数据。

8.? 多种采样方式：

l? 示波方式；

l? 手动触发；

l? 信号触发；

l? 连续记录。

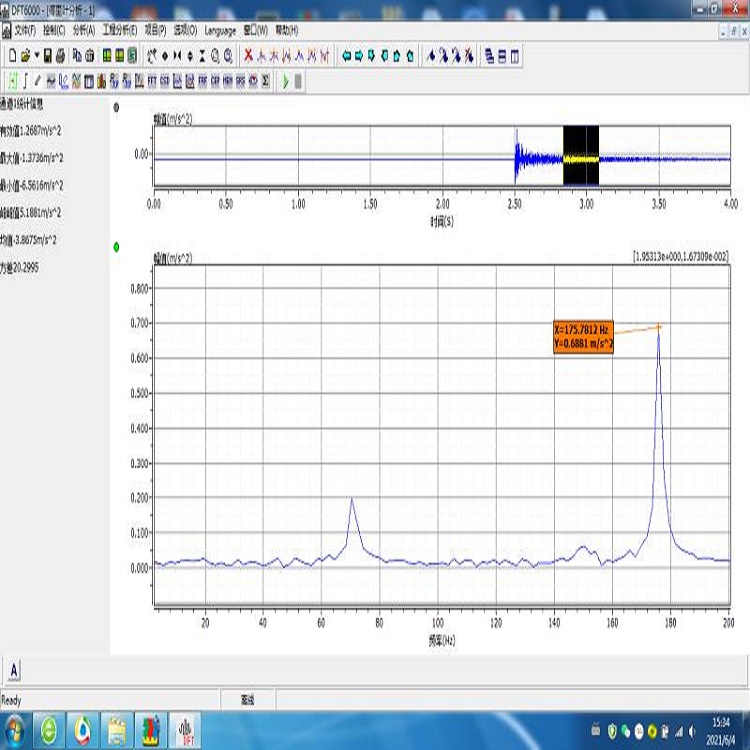

9.? 具有丰富的时域、频域分析处理功能，系统支持显示：

l? 应变花计算

l? 单踪示波视图；

l? 多踪时域示波；

l? 李沙育图（即X-Y图，X轴，Y轴可以任意定通道）；

l? 傅里叶分析；

l? 自谱、功率谱、功率谱密度分析；

l? 传递函数分析;

l? 旋转机械转速分析;

l? 统计信息(可以显示任意几个通道的最大值，最小值，峰峰值、有效值、方差、标准差、波峰因素、波形因素、脉冲因素、裕度因素)。

10. 充分利用计算机海量存储硬盘，长时间、实时、无间断记录多通道信号。
