一、基本简介
    伸缩货叉是一种物料搬运或移载机构，又名：移载货叉、堆垛机货叉、伸缩牙叉等，常配合提升机构同时使用，具有灵活的双向自动伸缩功能、准确的定位或限位功能，可轻松将物料从一侧移载至另一侧，它可与生产系统、企业管理系统对接，采用计算机及条形码技术(编码器)，实现信息化管理和智能化运营！
    二、结构设计
    采用三节伸缩设计，一节固定叉体、两节可伸缩叉体，再辅以导向滚轮(凸轮、轴承)、导向滑块、齿轮齿条(或链轮链条、或同步带)、限位开关(行程开关)、中位开关(接近开关)、扭力限制器、编码器、驱动器、电机、减速机、联轴器等部件构成的一个完整的伸缩或移载机构！
    也可根据实际使用要求，采用四节伸缩结构，即一节固定叉体、三节可伸缩或可移动叉体，使货叉的行程更大、移载距离更远！它既可以采用单组叉臂独立运行，也可采用两组叉臂组合运行，或是多组叉臂同步运行！
    三、工作原理
    伸缩货叉的下叉体(固定叉体)直接安装在载货台或工作台上，中叉体在齿轮齿条和链轮链条的驱动下，向外移动大约自身长度的一半(约60%左右)，上叉体(前叉体)再从中间叉体的中点继续向外延伸！
    四、结构分类
    伸缩货叉有多种结构分类，如上面提到的三节伸缩结构（也就是所谓的单伸位结构或单深位结构）、四节伸缩结构（也就是所谓的双伸位结构或双深位结构）、传统的齿轮齿条链轮链条组合传动结构、重复定位精度比较高的纯齿轮齿条传动结构、载荷量比较轻的同步带传动结构等！

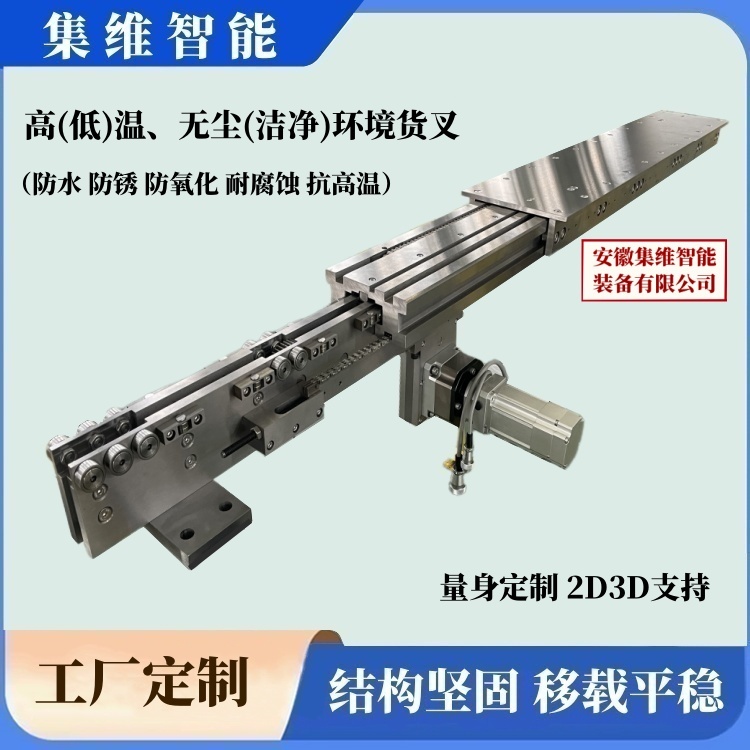

    还有在使用环境方面也有不同的区分，如：高温炉或真空炉作业的高温环境货叉、冷库作业的低温环境货叉、以及用于医药电子食品等行业的全封闭的无尘环境货叉(包括万级洁净环境、千级洁净环境、百级洁净环境)等！

【上图】集维品牌：微小型-伸缩货叉_应用案例图

【上图】集维品牌：轻小型（小板式）-伸缩货叉_应用案例图

【上图】集维品牌：轻小型（轻质铝合金）-伸缩货叉_应用案例图

【上图】集维品牌：三段式（无尘环境）-伸缩货叉_应用案例图

【上图】集维品牌：三段式（不锈钢）-伸缩货叉_应用案例图

【上图】集维品牌：三段式宽载面（加厚防滑垫）-伸缩货叉_应用案例图

【上图】集维品牌：三段式窄体宽载面（宽截面）-伸缩货叉_应用案例图

【上图】集维品牌：三段式宽体宽载面（宽截面）-伸缩货叉_应用案例图

【上图】集维品牌：三段式宽体宽载面（同步带传动）-伸缩货叉_应用案例图

【上图】集维品牌：三段式中量型（窄截面）-伸缩货叉_应用案例图

【上图】集维品牌：三段式中量型（宽截面）-伸缩货叉_应用案例图

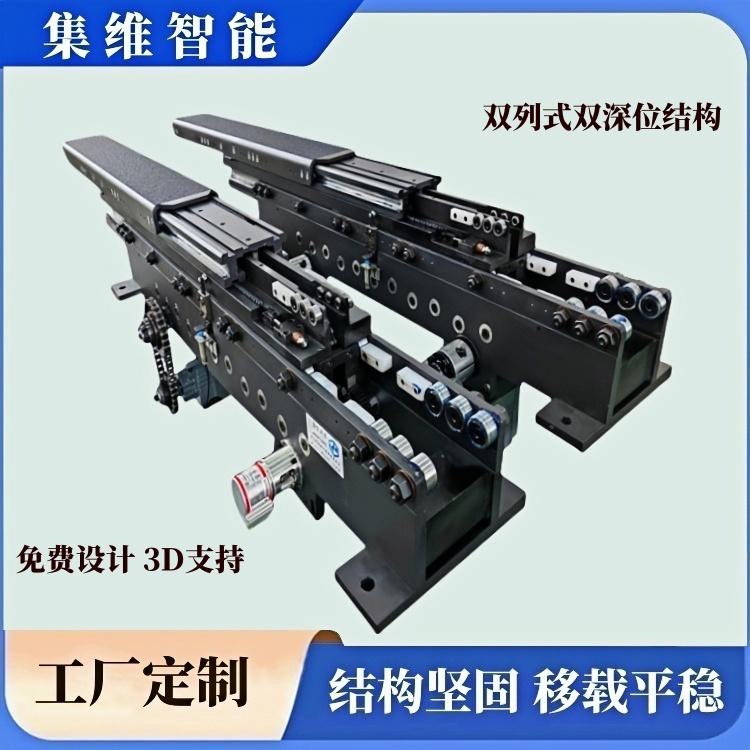

【上图】集维品牌：单指式单电机双伸位（双深位）-伸缩货叉_应用案例图

【上图】集维品牌：单指式双电机双伸位（双深位）-伸缩货叉_应用案例图

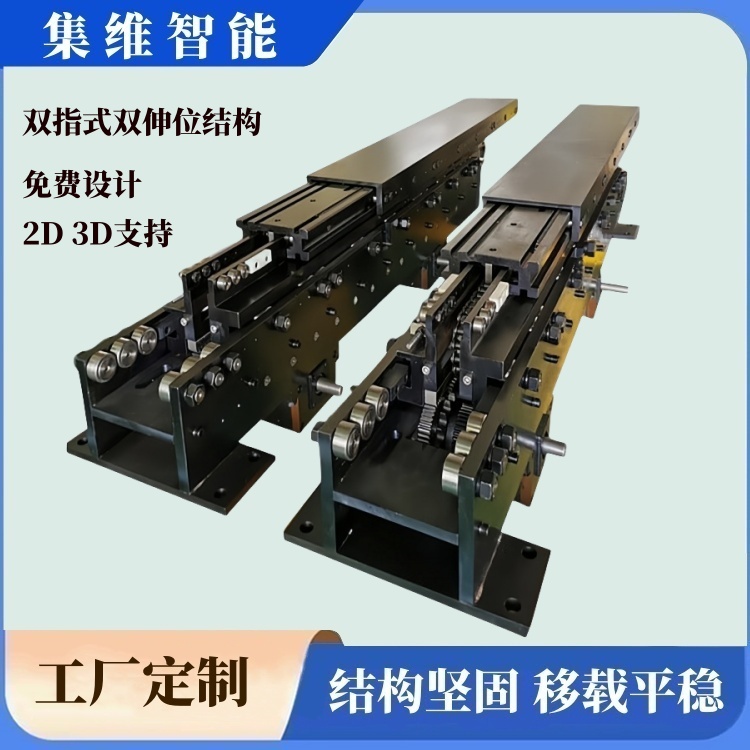

【上图】集维品牌：双指式双伸位或双深位（R角面）-伸缩货叉_应用案例图

【上图】集维品牌：双指式双伸位或双深位（直角面）-伸缩货叉_应用案例图

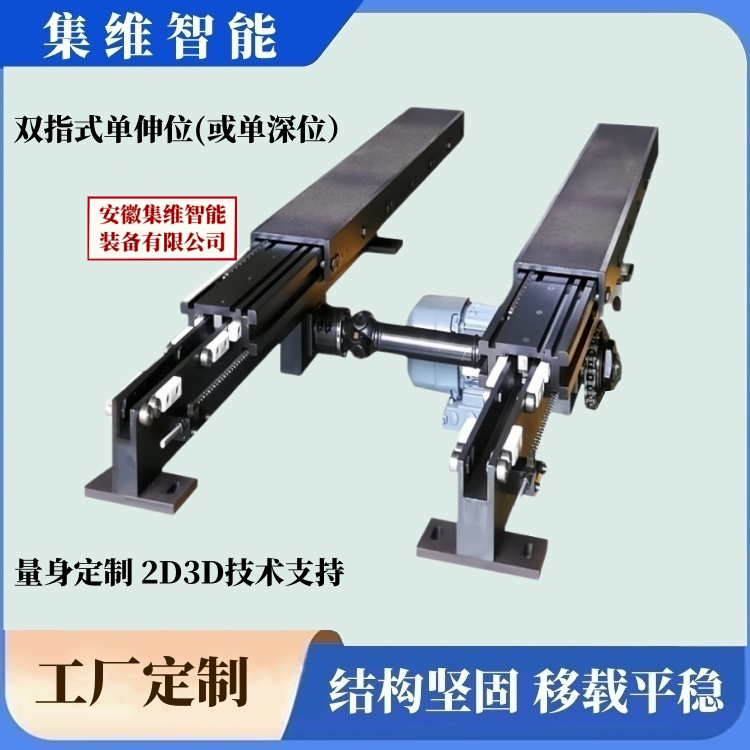

【上图】集维品牌：双指式单伸位或单深位（R角面）-伸缩货叉_应用案例图

【上图】集维品牌：双指式单伸位或单深位（直角面）-伸缩货叉_应用案例图

【上图】集维品牌：双指式单伸位或单深位（不锈钢）-伸缩货叉_应用案例图

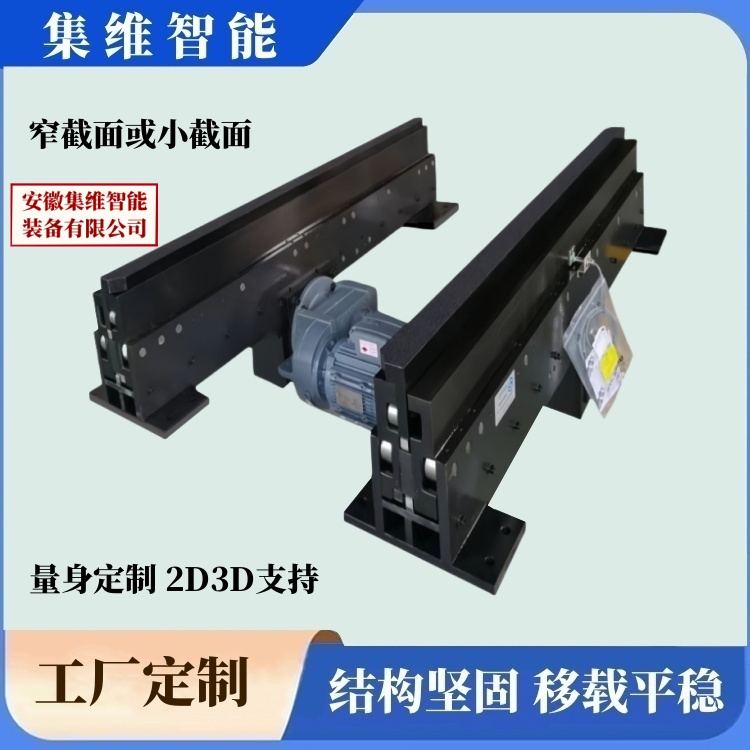

【上图】集维品牌：双指式单伸位或单深位（窄截面或小截面）-伸缩货叉_应用案例图

【上图】集维品牌：双指式单伸位或单深位（高精度）-伸缩货叉_应用案例图

    五、常用参数
    [1].载荷能力：额定载荷（可按要求设定）
    [2].负载上限：额定载荷+30%
    [3].移载距离：按要求设计
    [4].行程余量：+30～50mm
    [5].空载速度：60mmin
    [6].满载速度：30mmin
    [7].空载加速：1msx
    [8].满载加速：0.5msx
    [9].空载挠度：≤2mm
    [10].满载挠度：≤18mm
    [11].输出转速：79rpmmi
    [12].定位精度：±2mm
    [13].额定电压：380v
    [14].制动电压：24v
    六、常用配置
    [1].叉体材料：42CrMo（经过二次锻打）
    [2].滚动轴承：IKO、或KIS
    [3].传动链条：桂盟链条
    [4].导向滑块：UPE超高分子
    [5].扭力限制器：Mikipulley
    [6].限位开关（行程开关）：D4MC-5020-N OMRON（NO+NC）
    [7].中位开关（感应开关）：IME12-04BNSZW2S SICK（NPN NO）
    [8].轴销检测开关：IME12-04BNSZW2S（NPN NO）
    [9].编码器： 8.F5868.12CN.C122 kubler（库伯勒）、或CMV582M-00022 TR（帝尔），伺服电机可直接使用自带编码器
    [10].动力配置：SEW变频电机（或：台达、三菱、西门子、步科、松下、汇川、精研等品牌伺服电机）
    六、应用范围
    伸缩货叉广泛应用于立体库(智能仓储)、物流配送(转运)中心、自动化生产线、新能源、高低温环境作业等多个行业领域，如：工业生产、设备制造、物流仓储、商品制造、智能应用、航空领域、轨道交通、医疗器械、新能源换电(重卡换电)、电子工业、五金电器、化工原料、造纸工业、文化教育、烟(yan)草(cao)工业、食品饮料、印铁制罐、印刷包装、冷库冷链、真空炉高温炉作业等等，因为其特殊的构造原理与适用性能，不仅可以在常温下进行作业，也能在高温(或低温)下正常运行，具备全天候的工作性能！
    七、性能特点
    1.结构坚固、移载平稳、运行流畅，具有强大的载荷能力.
    2.安全稳定、节能低耗、快捷高效，实现信息化管理和智能化运营.
    3.种类多、规格全，能满足各种类型物料的移载需求.
    八、常用规格型号
    为方便用户对伸缩货叉（移载货叉）的进一步了解，我们罗列了几十种常用的、比较普遍一点的规格或型号，如：AHJW40～45系列、AHJW50～55系列、AHJW60～65系列、AHJW70系列、AHJW100系列、AHJW120系列、AHJW145系列等，选型时可作为参考，但不能以此作为实用依据（详见下列伸缩货叉选型表）！

【上图】集维品牌：伸缩货叉_选型表1

【上图】集维品牌：伸缩货叉_选型表2

【上图】集维品牌：伸缩货叉_选型表3

    九、工厂简介
    安徽集维智能装备有限公司(马鞍山市)是一家专zhuan业的伸缩货叉（伸缩牙叉、移载货叉）生产制造厂家，拥有完整的质量管理体系、丰富的设计经验，雄厚的加工实力，完wan全quan自主设计、自行生产，拥有十多项实用新型专zhuan利证书，具备年生产1600多台套各类伸缩货叉（移载货叉）的制造能力，具有快速完成方案的设计能力，短期交付的生产加工能力，具备提前交付或快速交付的应急能力，是业内较具规模的实体工厂！

【上图】集维品牌：伸缩货叉_性能优势简介

【上图】集维工厂_资质证书

【上图】集维工厂_企业外景
