一、伸缩货叉基本简介
    伸缩货叉是一种物料搬运工具或移载机构，是自动化智能仓储系统中集精密机械、传动、导向、控制、及传感技术于一体的一个执行机构，常配合提升机构同时使用，具有双向自动伸缩功能、准确的定位（限位）功能，可轻松将物料从一侧搬运或移载至另一侧！
    伸缩货叉，又名：双向伸缩货叉、堆垛机伸缩货叉、堆垛机移载货叉等，具有坚固的结构，强大的运载能力，它可与生产系统、企业管理系统相对接，采用计算机及条形码技术(编码器)，实现信息化管理和智能化运营，广泛应用于立体库、智能仓储、物流配送(转运)中心、自动化生产线、新能源、高低温环境作业等多个行业领域！
    二、伸缩货叉的结构设计与类型
    伸缩货叉是由三节（或四节）叉体叠加在一起组成的，再辅以导向滚轮(凸轮、轴承)、导向滑块、齿轮齿条(或链轮链条、或同步带)、限位开关(行程开关)、中位开关(接近开关)、扭力限制器、电机、减速机、编码器、驱动器、联轴器等部件构成的一个完整的伸缩或移载机构！
    如：三节伸缩设计，它是由一节固定叉体、两节可伸缩叉体等三节叉体组成的（俗称：单伸位或单深位结构），固定叉体直接安装在载货台上，作为整个伸缩机构的基座，不产生任何伸缩动作，而中叉体是可移动或可伸缩的，它叠加在固定叉体的上层，在齿轮齿条和链轮链条的驱动或传动下，向外移动大约自身长度的一半（一般不超过60%），上叉体也称前叉体或前叉臂，它处于三节叉体的最上层，是直接与承载物接触的，它是从中叉体（中叉臂）的中点开始向外滑行或延伸，延伸距离也是叉体自身长度的60%左右！
    而如果是四节伸缩设计（也就是：双伸位或双深位结构），那它就多一段可移动叉体，它的行程就更大，而移载距离也更远！
    无论是三节式还是四节式，或者是单伸位（单深位）还是双伸位（双深位），它既可以采用单组叉臂独立运行，也可采用两组（或两组以上）叉臂进行组合运行或同步运行，单组叉臂独立运行的，简称为：单列式（或单指式、单臂式），而两组叉臂组合运行或同步运行的，则简称为：双列式（或双指式、双臂式）！
    另外，由于应用场景的不同，货叉的外形设计也有所不同，如：宽体宽载面（宽截面）设计、窄体小载面（窄截面）设计等，还有：使用环境不一样，叉体所采用的材料也不尽相同，如：高温环境、低温环境、无尘洁净环境等，采用的材料有：高强度碳钢、轻质铝合金、316L级不锈钢等！

【上图】集维/AHJW系列：单指式(微小型)-伸缩货叉_应用案例图

【上图】集维/AHJW系列：三节(小板式)-伸缩货叉_应用案例图

【上图】集维/AHJW系列：三节小板式(轻质铝合金)-伸缩货叉_应用案例图

【上图】集维/AHJW系列：三节小板式（316L级不锈钢）-伸缩货叉_应用案例图

【上图】集维/AHJW系列：三段式（316L级不锈钢）-伸缩货叉_应用案例图

【上图】集维/AHJW系列：三段式（加厚防滑垫）-伸缩货叉_应用案例图

【上图】集维/AHJW系列：三段式（窄体宽载面）-伸缩货叉_应用案例图

【上图】集维/AHJW系列：三段式（宽体宽载面）-伸缩货叉_应用案例图

【上图】集维/AHJW系列：三段式宽体宽载面（同步带传动）-伸缩货叉_应用案例图

【上图】集维/AHJW系列：三段式中量型（窄截面）-伸缩货叉_应用案例图

【上图】集维/AHJW系列：三段式中量型（宽截面）-伸缩货叉_应用案例图

【上图】集维/AHJW系列：单指式双伸位或双深位（单电机）-伸缩货叉_应用案例图

【上图】集维/AHJW系列：单指式双伸位或双深位（双电机）-伸缩货叉_应用案例图

   三、伸缩货叉的常用配置
    [1].叉体材料：42CrMo（经过二次锻打）
    [2].滚动轴承：IKO、或KIS
    [3].传动链条：桂盟链条
    [4].导向滑块：UPE超高分子
    [5].扭力限制器：Mikipulley
    [6].限位开关（行程开关）：D4MC-5020-N OMRON（NO+NC）
    [7].中位开关（感应开关）：IME12-04BNSZW2S SICK（NPN NO）
    [8].轴销检测开关：IME12-04BNSZW2S（NPN NO）
    [9].编码器： 8.F5868.12CN.C122 kubler（库伯勒）、或CMV582M-00022 TR（帝尔），伺服电机可直接使用自带编码器
    [10].动力配置：SEW变频电机（或：台达、三菱、西门子、步科、松下、汇川、精研等品牌伺服电机）
    四、伸缩货叉的性能特点
    (1).结构坚固、移载平稳、运行流畅，具有强大的载荷能力.
    (2).安全稳定、节能低耗、快捷高效，具有智能化运营能力.
    (3).种类多、规格全，能满足各种类型物料的移载需求.
    (4).具备全天候的工作性能，不仅可以在常温下进行作业，也能在高温(或低温)下正常运行！

【上图】集维/AHJW系列：双指式或双列式-单伸位或单深位（R角）-伸缩货叉_应用案例图

【上图】集维/AHJW系列：双指式或双列式-单伸位或单深位（直角）-伸缩货叉_应用案例图

【上图】集维/AHJW系列：双指式或双列式-单伸位或单深位（不锈钢）-伸缩货叉_应用案例图

【上图】集维/AHJW系列：双指式或双列式-单伸位或单深位（窄截面或小截面）-伸缩货叉_应用案例图

【上图】集维/AHJW系列：双指式或双列式-单伸位或单深位（高精度）-伸缩货叉_应用案例图

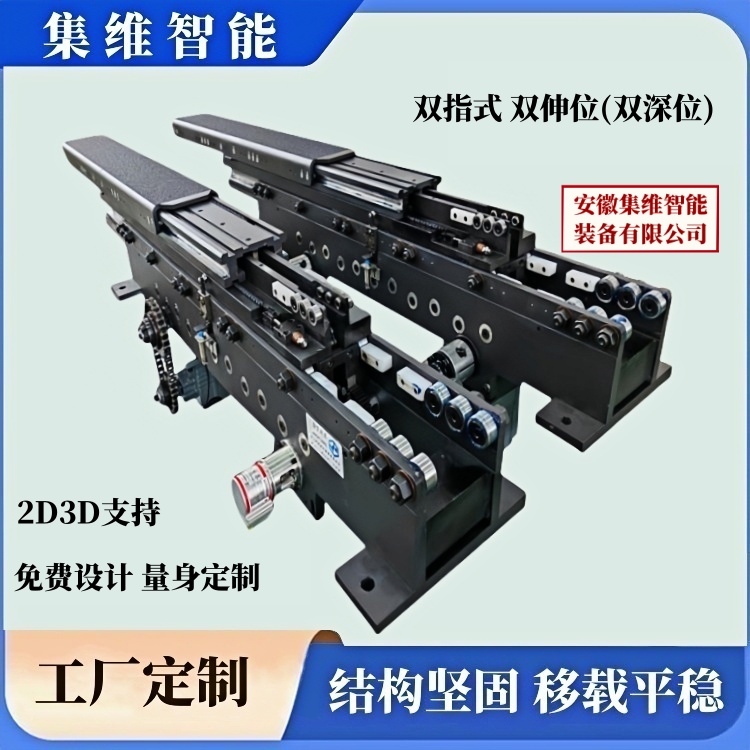

【上图】集维/AHJW系列：双指式或双列式-双伸位或双深位（R角）-伸缩货叉_应用案例图

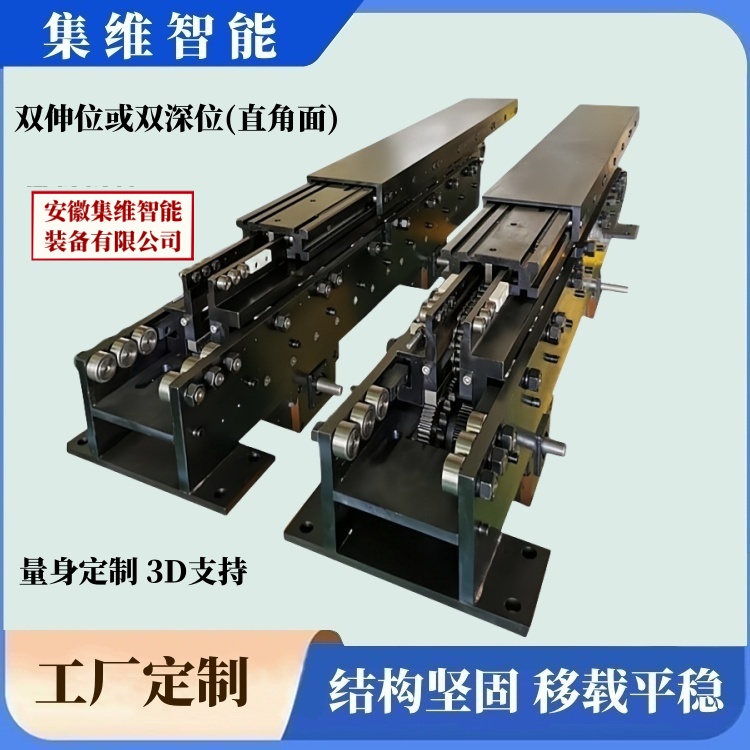

【上图】集维/AHJW系列：双指式或双列式-双伸位或双深位（直角）-伸缩货叉_应用案例图

    五、工厂（供应商）简介
    安徽集维智能装备有限公司(马鞍山市)是一家专(zhuan)业的伸缩货叉（移载货叉）生产制造工厂，拥有完整的质量管理体系、丰富的设计经验，雄厚的加工实力，完(wan)全(quan)自主设计、自行生产，拥有十多项实用新型专(zhuan)利证书，具备年生产1600多台套各类伸缩货叉（移载货叉）的制造能力，具有快速完成方案的设计能力，短期交付的生产加工能力，具备提前交付或快速交付的应急能力，是业内较具规模的实体工厂！
    友情提示：如想获取完整的伸缩货叉设计方案，请联系生产供应商，我们技术部会在短时间内给您准确回复！

【上图】集维/AHJW系列：伸缩货叉_检测程序

【上图】集维/AHJW系列：伸缩货叉_性能优势简介

【上图】集维工厂_资质证书

【上图】集维工厂_企业外景
