JBL LA4-D 四通道功放 4通道带DANTE/AES67 电影院功放 四通道功率放大器

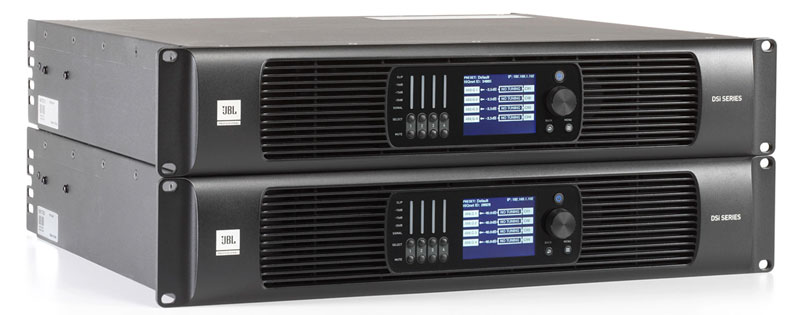

美国JBL DSi系列功放

性能

           SA4     SA4-D     MA4     MA4-D     LA4     LA4-D

用户界面

前面板界面 用编码器静音和配置

前面板显示 LCD显示和信号LED（输入/输出）

频道 4

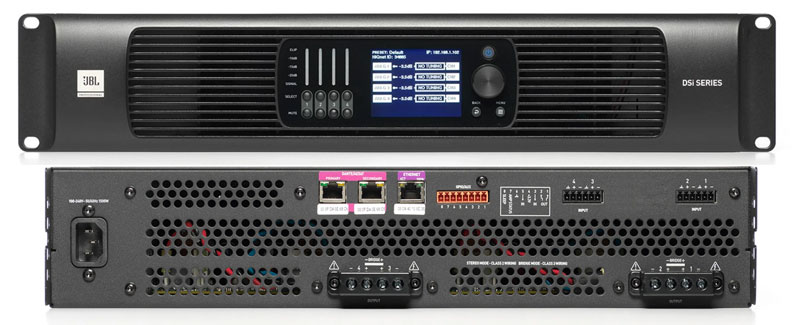

连接器

模拟音频输入 块连接器

数字音频输入（Dante/AES67） N/A。 2x RJ-45 N/A。 2x RJ-45 N/A。 2x RJ-45

扬声器输出 屏障终端块，可容纳10AWG电线

网络/监视/控制 RJ-45 gpio/ 2in/2out块连接器

功率（1kHz，20ms爆发，2个通道驱动，最大为0.5％）

额定功率（8Ω） 360W x 4           750W x 4              1,300W x 4

额定功率（4Ω） 700W x 4           1,400W x 4             2,200W x 4

额定功率（2Ω） 1,050W x 4          2,100W x 4             1,200W x 4

额定功率（8Ω桥接） 1,300W x 2      2,600W x 2             4,000W x 2

额定功率（4Ω桥接） 2,200W x 2      4,200W x 2             2,300W x 2

数字信号处理 96KHz，32位浮点

电压增益（在4,10,16dBU敏感性下； 4/8Ω） 32.5/26.5/20.5dB 35.5/29.5/23.5db 38/32/26dB

频率响应（4Ω，20Hz -20kHz） ±0.5dB

总谐波失真（以全额额定功率，从-30dB到完全额定功率） 0.35％

模拟输入信号与噪声比（参考评级功率，'a'-wtd。） > 106dB > 105dB > 104dB

模拟输入信号与噪声比（参考额定功率，20Hz至20kHz） > 100dB > 99dB > 98dB

间调节失真（60Hz和7kHz在4：1，从-30dB到完全额定功率） ±0.35dB

阻尼因子（20Hz至100Hz） > 1000

串扰（低于额定功率，20Hz - 1kHz） > 80dB

共同模式拒绝（20Hz - 1KHz，典型） > 70dB

直流输出偏移（输入短路） ±10mv

输入阻抗（名义平衡，名义上不平衡） 70kΩ平衡，35kΩ未界定

最大输入级别（低AMP增益模式） +21dbu

负载阻抗立体/双模式 2O –16O

负载阻抗桥单声道 第四-16

最大风扇噪声（参考DB SPL @ 1m） 51DBA

电气

电源 100 - 220V±10％，50/60Hz

睡觉 GPIO/AUX连接器

身体的

尺寸（D X W X H） 17.21 x 18.98 x 3.46 in（437.2 x 482 x 88毫米）

净重 23.15磅（10.5千克）

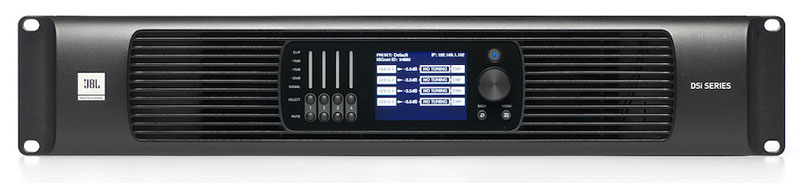

JBL LA4-D 四通道功率放大器

四通道功率放大器

具有SNMP和以太网连接功能，用于联网和第三方控制

具备AES67/DANTE网络音频接口

额定功率：8Ω/1300W*4，4Ω/2200W*4，2Ω/1200W*4，8Ω桥接/4000W*2，4Ω桥接/2300W*2

数字信号处理：96kHz，32位浮点

电压增益（灵敏度为4、10、16dBu；4Ω/8Ω）：3832/26 dB

频率响应（4Ω，20Hz - 20kHz）：±0.5分贝

总谐波失真（在全额定功率下，从-30dB到全额定功率）：0.35%

模拟输入信噪比：> 104dB

模拟输入信噪比：> 98dB

互调失真：±0.35dB

阻尼系数：> 1000

串扰：>80dB

共模抑制：>70dB

直流输出偏置：±10mV

输入阻抗：70 kΩ 平衡，35 kΩ 非平衡

最大输入电平：+21dBU

负载阻抗立体声/双模：2Ω-16Ω

负载阻抗电桥单声道： 4Ω-16Ω

风扇噪音上限：51dBA

电源：100-220V ±10%， 50/60Hz

休眠：GPIO/AUX 连接器

尺寸（深 x 宽 x 高）：437.2 x 482 x 88mm

净重：10.5kg
