N5242A PNA-X网络分析仪N5242B
Agilent微波网络分析仪N5242A
N5242A PNA-X网络分析仪N5242B产品简介
N5242A PNA-X微波网络分析仪的单次连接测量应用软件，PNA-X网络分析仪是功能全、灵活的单次连接微波测试引擎，可测量放大器、混频器和频率转换器等有源器件。目前它提供以下五种频率型号供您选择：8.5（N5249A）、13.5（N5241A）、26.5（N5242A）、43.5（N5244A）、50（N524）和 67 GHz（N5247A）可满足您特定的器件测试需求

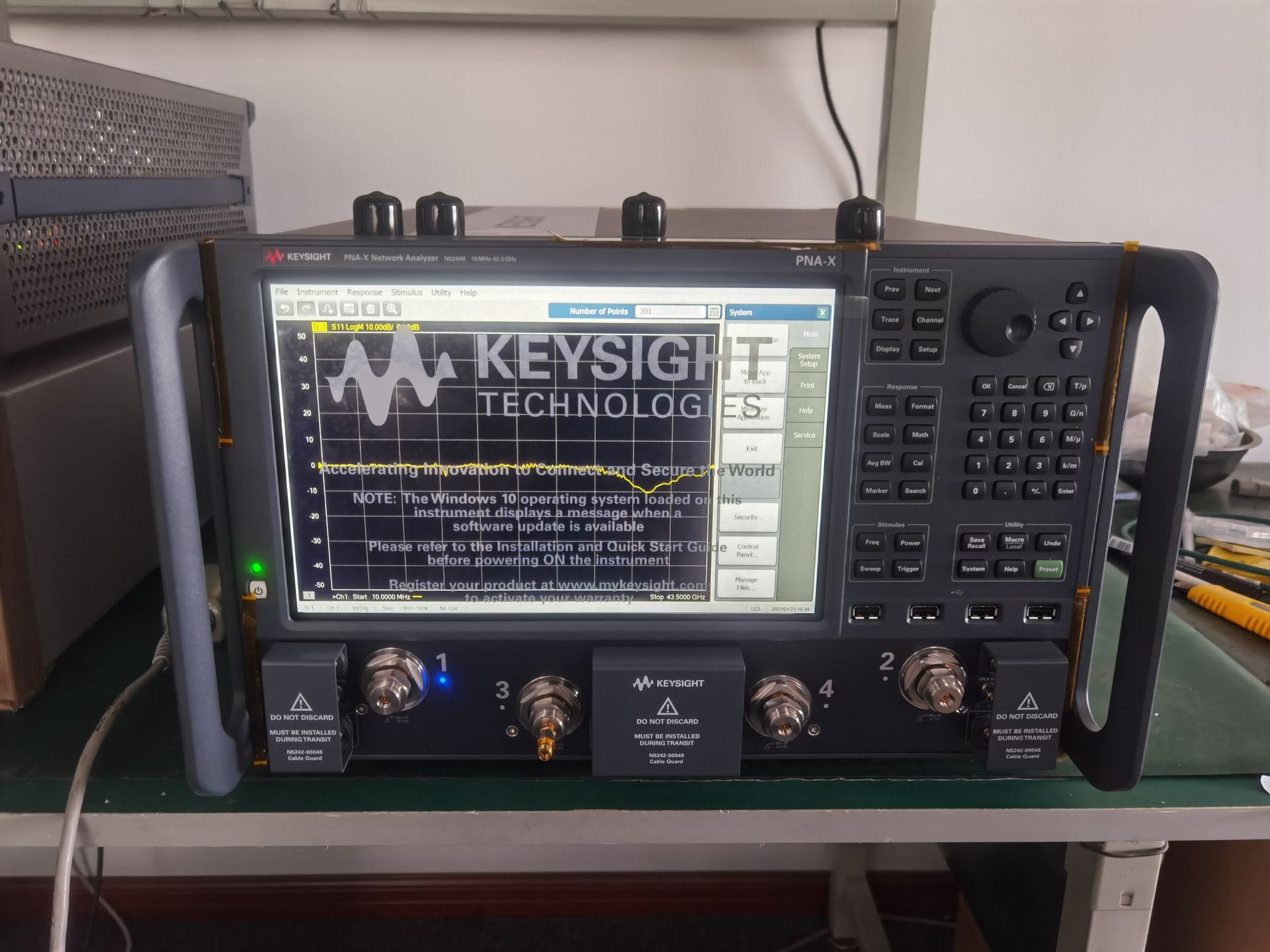

N5242A PNA-X微波网络分析仪
产品介绍
N5242A PNA-X微波网络分析仪的单次连接测量应用软件，PNA-X网络分析仪是功能全、灵活的单次连接微波测试引擎，可测量放大器、混频器和频率转换器等有源器件。目前它提供以下五种频率型号供您选择：8.5（N5249A）、13.5（N5241A）、26.5（N5242A）、43.5（N5244A）、50（N524）和 67 GHz（N5247A）可满足您特定的器件测试需求。PNA-X 具有内置的第二个信号源、合路器和内部信号路由开关，能够提供的可配置性。
取代机架和堆叠
N5242A PNA-X网络分析仪N5242BPNA-X 可以取代机架安装式和堆叠式设备，减少您需要使用的设备数量。
N5242A PNA-X网络分析仪N5242B详细介绍
N5242A PNA-X微波网络分析仪应用软件包括：
S 参数（连续波和脉冲）
噪声系数
增益压缩
互调和谐波失真
转换增益/损耗
真正差分激励
毫米波
非线性波形和 X 参数® 表征-查看测量解决方案实例：X参数测量
天线测试
N5242A PNA-X微波网络分析仪主要特性与技术指标
10 MHz 到 26.5 GHz
2 端口或 4 端口，具有两个内置信号源
132 dB 系统动态范围和 130 dB 接收机动态范围、100,001 点、32 通道、5 MHz IF 带宽
高输出功率（+18 dBm）、低谐波（-60 dBc）和宽功率扫描范围（38 dB）
佳动态精度――在接收机端使用 0.1 dB 压缩和 +13dBm 输入功率
在 10 Hz IFBW 时仅有 -114dBm 的低本底噪声
获得测量和设计成果
通过取代大量机架式和堆叠式设备来简化测试站
通过灵活的单次连接微波测试引擎可提高生产效率
使用单次连接测量应用软件可缩短测试时间
使用 PNA-X 仪器测试线性和非线性器件的特征
校正系统性能
N5242A PNA-X网络分析仪N5242B本节中的规格适用于使用N5241A和N5242A分析仪进行的测量 以下情况:
10 Hz中频带宽
没有对数据应用平均
平均系数为8的隔离校准
适用时，过滤模式的来源
系统动态范围和接收机动态范围
系统动态范围定义为输出功率(规格)减去噪底(规格)。
直接接入输入的扩展动态范围定义为源输出功率 (典型值)减去直接接收机接入输入噪底(典型值)
接收器动态范围定义为0.1 dB(典型值)时的测试端口压缩减去噪底(典型值)。
注意 有效动态范围必须考虑测量不确定性和干扰信号。 直接接收机接入输入扩展动态范围计算为直接接收机 获取输入噪底和源输出功率。这种设置只能在接收机 输入永远不会超过其接收器输入。当分析仪处于区段扫描模式时，它可以 当需要扩展动态范围时，预定义的频率段将输出更高的功率水平 (即具有高插入损耗的设备)，以及当接收机输入电平将出现时降低的功率(即设备 具有低插入损耗)。扩展范围仅适用于单向传输测量。 在低于500 MHz的特定频率下，由于寄生接收机残余，它通常会退化
